授权公布号:CN212635887U
一种用于PVC管材的裁切设备
有效
申请
2020-06-10
申请公布
1970-01-01
授权
2021-03-02
预估到期
2030-06-10
| 申请号 | CN202021055482.8 |
| 申请日 | 2020-06-10 |
| 授权公布号 | CN212635887U |
| 授权公告日 | 2021-03-02 |
| 分类号 | B26D7/26;B26D7/06;B26D1/16;B26D7/02;B26D7/00 |
| 分类 | 手动切割工具;切割;切断; |
| 申请人名称 | 湖北钟格塑料管有限公司 |
| 申请人地址 | 湖北省荆门市钟祥市工业园区 |
专利法律状态
2021-03-02
授权
状态信息
授权
摘要

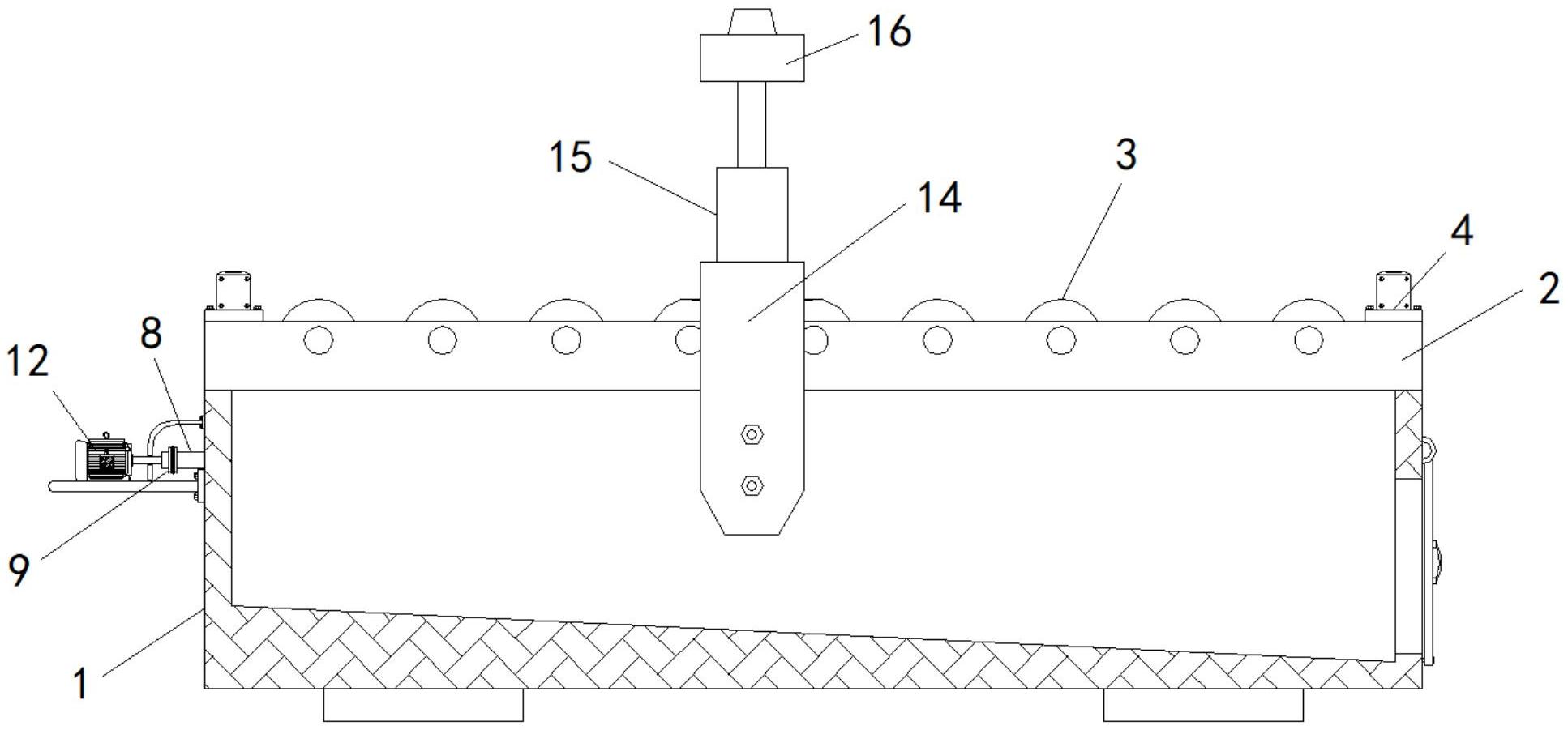

本实用新型涉及PVC管材裁切技术领域,且公开了一种用于PVC管材的裁切设备,包括箱体,所述箱体的顶部固定连接有辊床,所述辊床的内侧活动连接有数量为多个的辊轴,所述辊床顶部的四周均固定连接有安装板,所述安装板的顶部固定连接有夹持气缸,所述夹持气缸的伸缩轴固定连接有夹板,所述箱体前后两侧壁的内部均固定连接有挡板,所述挡板的内部通过轴承活动连接有螺杆,正面所述螺杆外表面的左侧固定连接有主动轮,背面所述螺杆外表面的左侧固定连接有从动轮。该用于PVC管材的裁切设备,通过将管材放置于辊床上,并自动对管材进行夹持和裁切,同时方便调整裁切时的长度,易于对碎屑进行收集处理,方便使用,自动化程度高,适用于各种情况。
