授权公布号:CN218900747U
高尔夫球收集器
有效
申请
2022-11-26
申请公布
1970-01-01
授权
2023-04-25
预估到期
2032-11-26
| 申请号 | CN202223152469.6 |
| 申请日 | 2022-11-26 |
| 授权公布号 | CN218900747U |
| 授权公告日 | 2023-04-25 |
| 分类号 | A63B47/02;A63B69/36;A63B102/32N |
| 分类 | 运动;游戏;娱乐活动; |
| 申请人名称 | 淮安中绿园林机械制造有限公司 |
| 申请人地址 | 江苏省淮安市淮阴区翔宇北道629号 |
专利法律状态
2023-04-25
授权
状态信息
授权
摘要

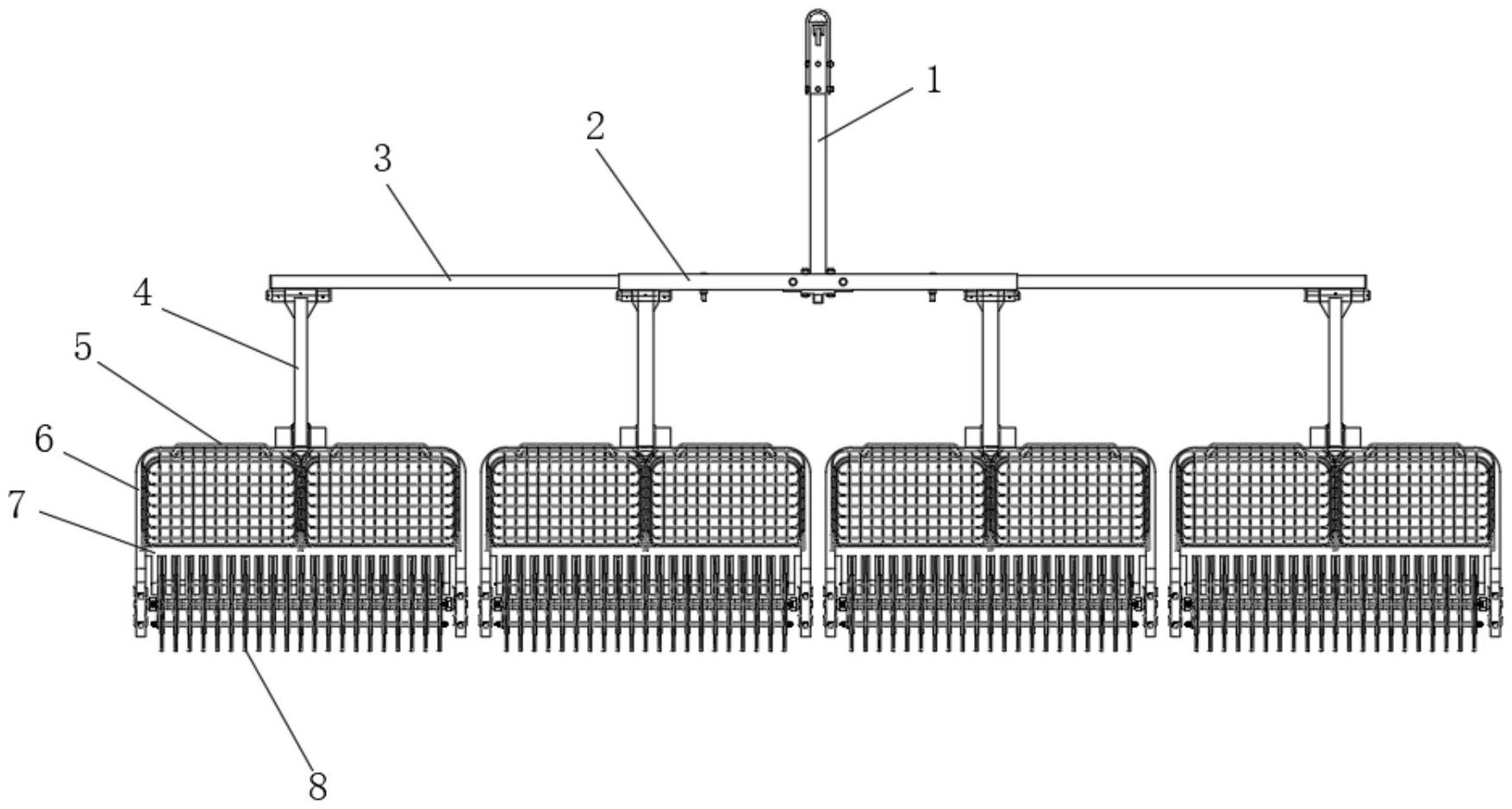

本实用新型公开了高尔夫球收集器,包括牵引组件、收集组件以及连接杆,所述牵引组件通过连接杆与收集组件活动连接,所述收集组件包括安装架、滚动收集件和分离存放件,所述安装架端部安装有滚动收集件,所述滚动收集件的一侧设置有分离存放件,所述分离存放件安装在安装架的内侧,牵引组件上通过连接杆连接多个收集组件,收集组件通过相邻两个安装在轮毂架的橡胶轮随着中心转轴在地面行走,将地上的高尔夫球夹紧,随着橡胶轮一起转动,然后被对应的剔爪剔出,沿着剔爪滚至网框篮内收集,更加的方便高效,并且连接杆的两端分别与牵引组件和收集组件之间通过转轴连接,能够适应与地面凹凸不平的情况,保证收集组件始终紧贴在地面转动。
