授权公布号:CN216801729U
一种台阶式成形刀
有效
申请
2022-03-09
申请公布
1970-01-01
授权
2022-06-24
预估到期
2032-03-09
| 申请号 | CN202220522723.8 |
| 申请日 | 2022-03-09 |
| 授权公布号 | CN216801729U |
| 授权公告日 | 2022-06-24 |
| 分类号 | B23B27/06;B23B27/10 |
| 分类 | 机床;不包含在其他类目中的金属加工; |
| 申请人名称 | 东莞市朗赛德五金工具有限公司 |
| 申请人地址 | 广东省东莞市长安镇乌沙兴二路21号 |
专利法律状态
2022-06-24
授权
状态信息
授权
摘要

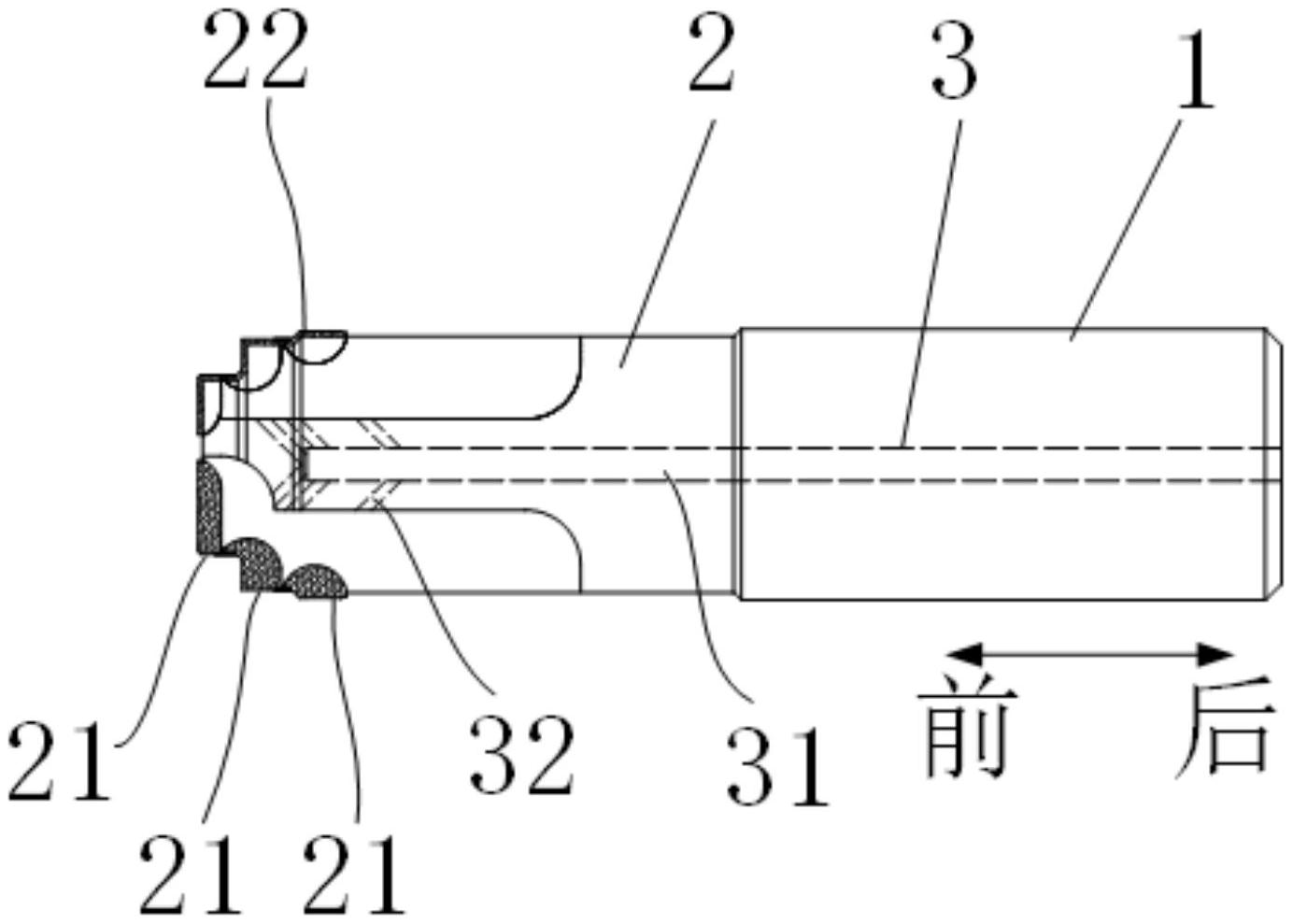

一种台阶式成形刀,包括:刀柄、刀杆和冷却通道,刀杆的后端与刀柄的前端连接,刀杆的前端具有多个刃面,靠后的刃面的外径大于靠前的刃面的外径,冷却通道包括:主管道和多个支管道,多个支管道都与主管道连通,主管道从刀柄的内部延伸至刀杆的内部,每个刃面都沿前后方向与至少一个支管道的一部分对齐。由于成形刀设置有冷却通道,并且冷却通道的多个支管道沿前后方向分别延伸至与多个刃面对齐的位置,因此可以及时对刃面进行降温,避免因发热而导致变形的问题。
