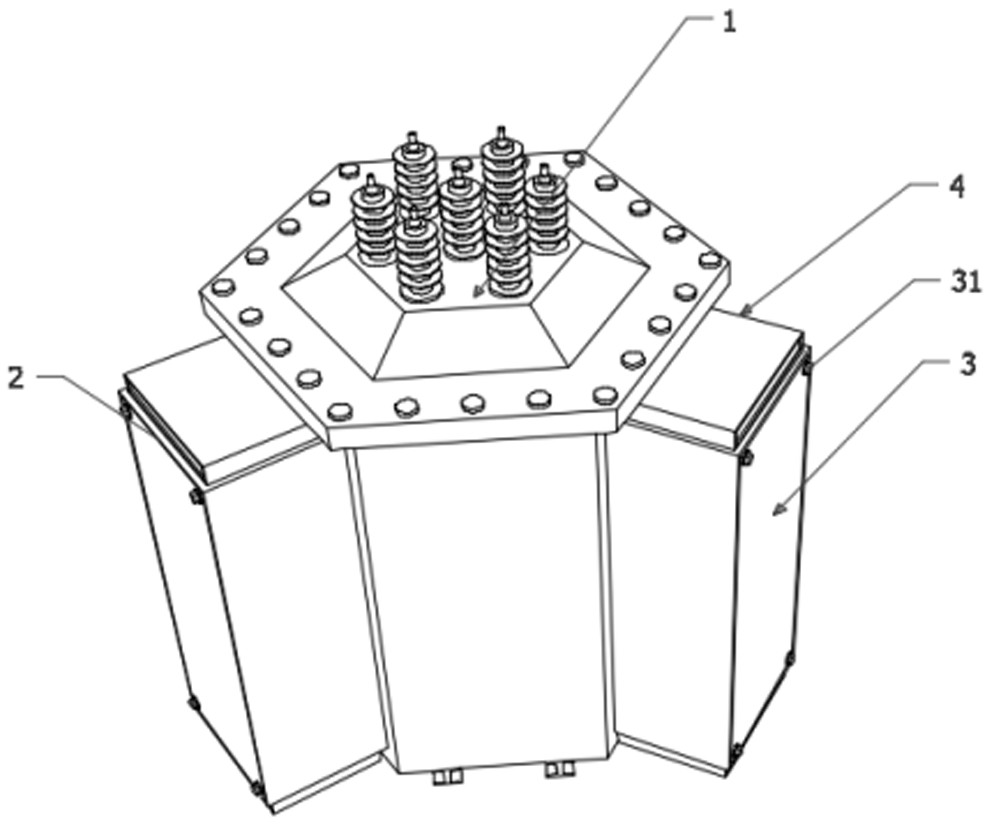

本实用新型公开了一种立体卷铁芯配电变压器，包括变压器主体，变压器主体的外表面固定安装有三个散热箱，三个散热箱内均垂直固定安装有若干散热板，三个散热箱的开口处均可拆卸的安装有挡板，三个散热箱的顶端均可拆卸安装有散热通道，三个散热箱的底端均可拆卸安装有风机，三个散热箱均与对应的散热通道和风机输出端连通设置，本立体卷铁芯配电变压器在散热箱内设置有散热板，并且在散热箱的箱口可拆卸安装有挡板，初步的使得散热箱内部封闭，在散热箱的顶端安装散热通道，通过风机想散热箱内鼓风，增加立体流通性，最终高温气体从散热通道排出，使得整个散热通路具有导向性能，能够进一步的提高散热效率。
