授权公布号:CN206188543U
一种有利于节约用水的循环水冷却系统
有效
申请
2016-11-22
申请公布
1970-01-01
授权
2017-05-24
预估到期
2026-11-22
| 申请号 | CN201621264723.3 |
| 申请日 | 2016-11-22 |
| 授权公布号 | CN206188543U |
| 授权公告日 | 2017-05-24 |
| 分类号 | C02F9/04;F25D17/02 |
| 分类 | 水、废水、污水或污泥的处理; |
| 申请人名称 | 广东长鹿精细化工有限公司 |
| 申请人地址 | 广东省佛山市顺德区伦教三洲新达工业区 |
专利法律状态
2017-05-24
授权
状态信息
授权
摘要

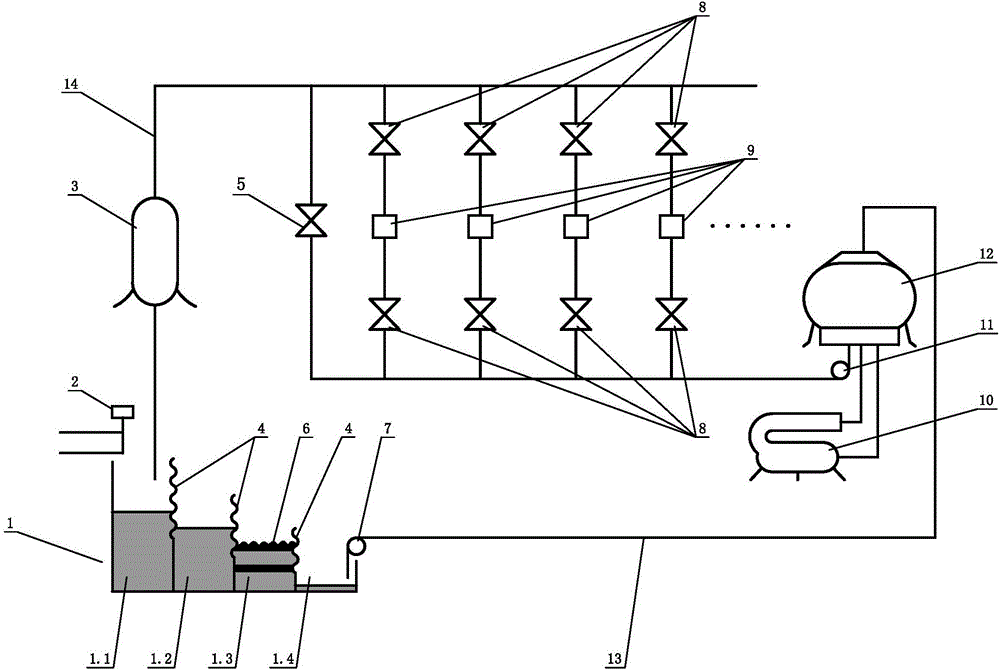

一种有利于节约用水的循环水冷却系统,包括净水组件、冷却组件和若干待降温设备,冷却组件包括冷却塔和制冰机,冷却塔的出口分别连接若干待降温设备的入口,制冰机连接冷却塔;净水组件包括连接水源的进水管道和阶梯式净水池,阶梯式净水池包括用于沉淀的一号池、用于调节pH值的二号池、用于过滤的三号池和用于储蓄活水的四号池,进水管道向一号池供水,四号池通过供水管道连接冷却塔的入口,若干待降温设备的出口分别通过回水管道向一号池回水。本实用新型通过环形设置冷却系统,使水体最终回到净水组件,经过滤净化后循环使用,有利于节约用水;可使用自来水、河水或污水,大大降低了使用成本,而且符合低碳环保的生产理念。
