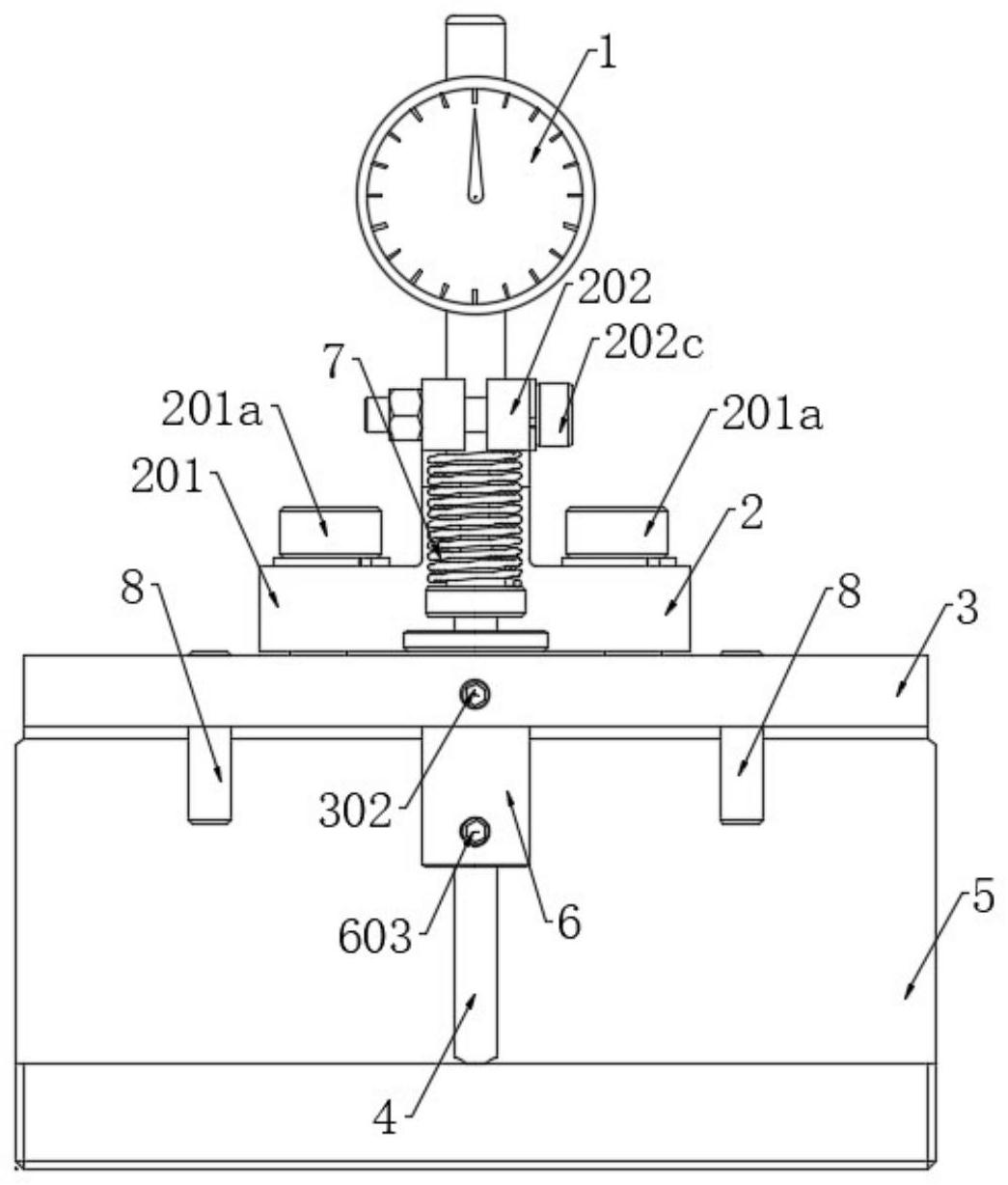

本实用新型属于发动机检具技术领域，涉及一种缸体止推面深度测量检具，包括：测量仪器、安装块、定位块、测杆、校对块，将测量仪器安装到安装块上，再将安装块与定位块连接，以及定位块上滑动设置的测杆，组合形成本申请示出的缸体止推面深度测量检具，通过校对块校准测量仪器的零位，将检具转移至缸体，使定位块与缸体加工基准面重合，测杆的最低端与缸体止推面接触，读取测量仪器的测量值，从而准确测量缸体止推面的加工深度。采用本申请的技术方案提出的缸体止推面深度检具，具有检测操作便捷、高效，能够确保测量精度的同时减轻作业人员的劳动强度，从而提高生产效率，具有经济性好的有益效果。
