授权公布号:CN211882994U
一种可自动复位的一体式桌椅
有效
申请
2020-02-21
申请公布
1970-01-01
授权
2020-11-10
预估到期
2030-02-21
| 申请号 | CN202020196723.4 |
| 申请日 | 2020-02-21 |
| 授权公布号 | CN211882994U |
| 授权公告日 | 2020-11-10 |
| 分类号 | A47B83/02 |
| 分类 | 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器; |
| 申请人名称 | 佛山市丽江椅业有限公司 |
| 申请人地址 | 广东省佛山市三水区乐平镇三水中心科技工业园D区10号(F5)(F6) |
专利法律状态
2020-11-10
授权
状态信息
授权
摘要

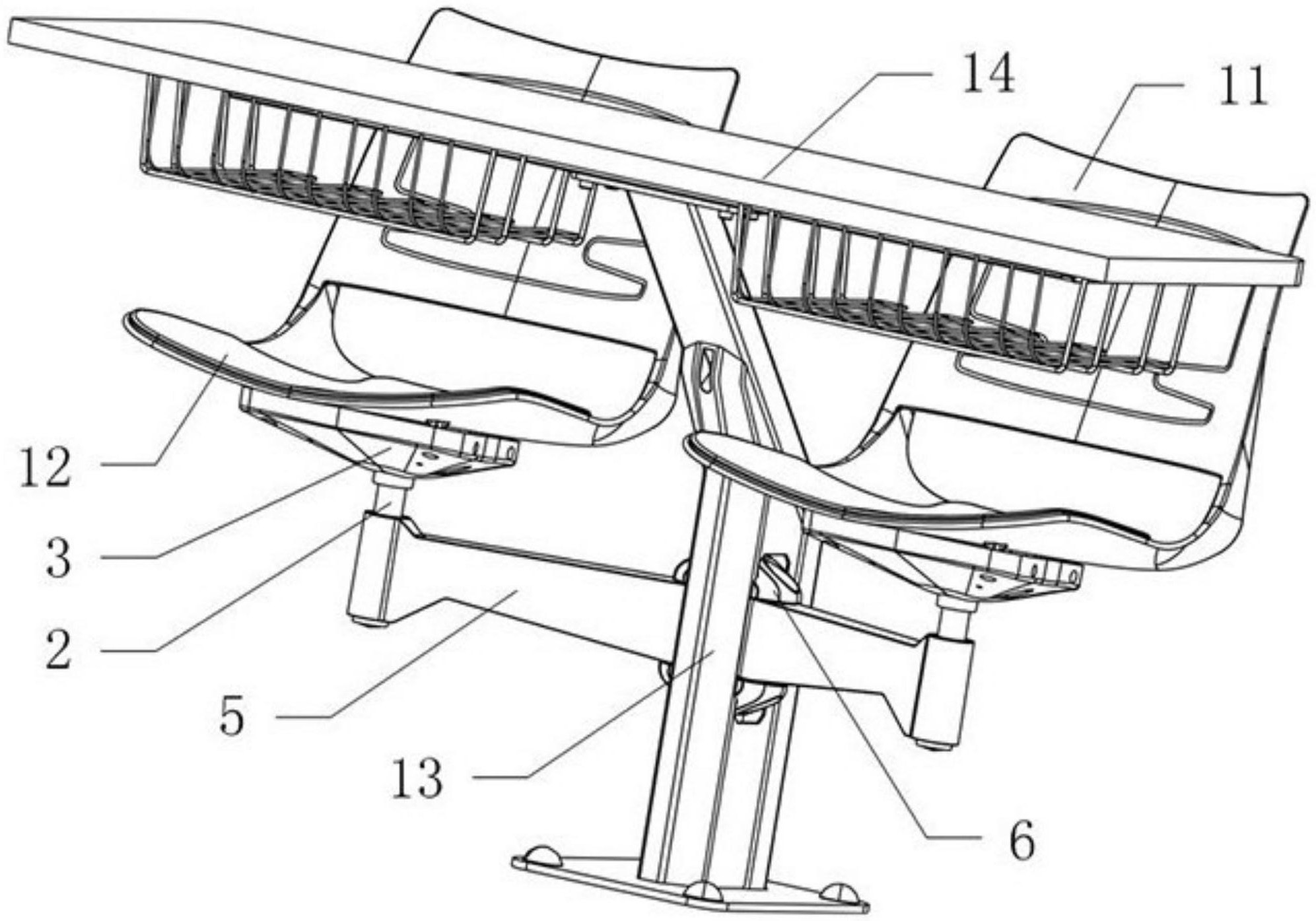

本实用新型提供一种可自动复位的一体式桌椅。其包括座板、设于座板的安装座、支架、设于支架且位于座板前的桌板、自动复位回旋轴、锁紧机构、支撑杆、设于支架的自动回正机构;安装座设有卡槽、与卡槽相通且轴向竖直的轴孔;自动复位回旋轴顶部插入轴孔并与轴孔配合连接;锁紧机构包括连接螺杆、卡接部、连接部;卡接部分别固设于连接部顶端两侧并卡接于卡槽;连接部底端设有斜面,连接部底部插入轴孔,自动复位回旋轴顶部与斜面配合相接;连接螺杆穿设于连接部并与自动复位回旋轴螺纹连接;自动复位回旋轴底部固设于支撑杆一端;支撑杆另一端连接于自动回正机构以使支撑杆转动后自动回正。本实用新型新颖独特,通用性好,自动回正且回正效果佳。
