授权公布号:CN208875769U
一种改进托板旋转结构的座椅
有效
申请
2018-07-11
申请公布
1970-01-01
授权
2019-05-21
预估到期
2028-07-11
| 申请号 | CN201821092988.9 |
| 申请日 | 2018-07-11 |
| 授权公布号 | CN208875769U |
| 授权公告日 | 2019-05-21 |
| 分类号 | A47C7/54 |
| 分类 | 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器; |
| 申请人名称 | 广东鸿基家具实业有限公司 |
| 申请人地址 | 广东省佛山市顺德区龙江镇坦西工业大道16号 |
专利法律状态
2019-05-21
授权
状态信息
授权
摘要

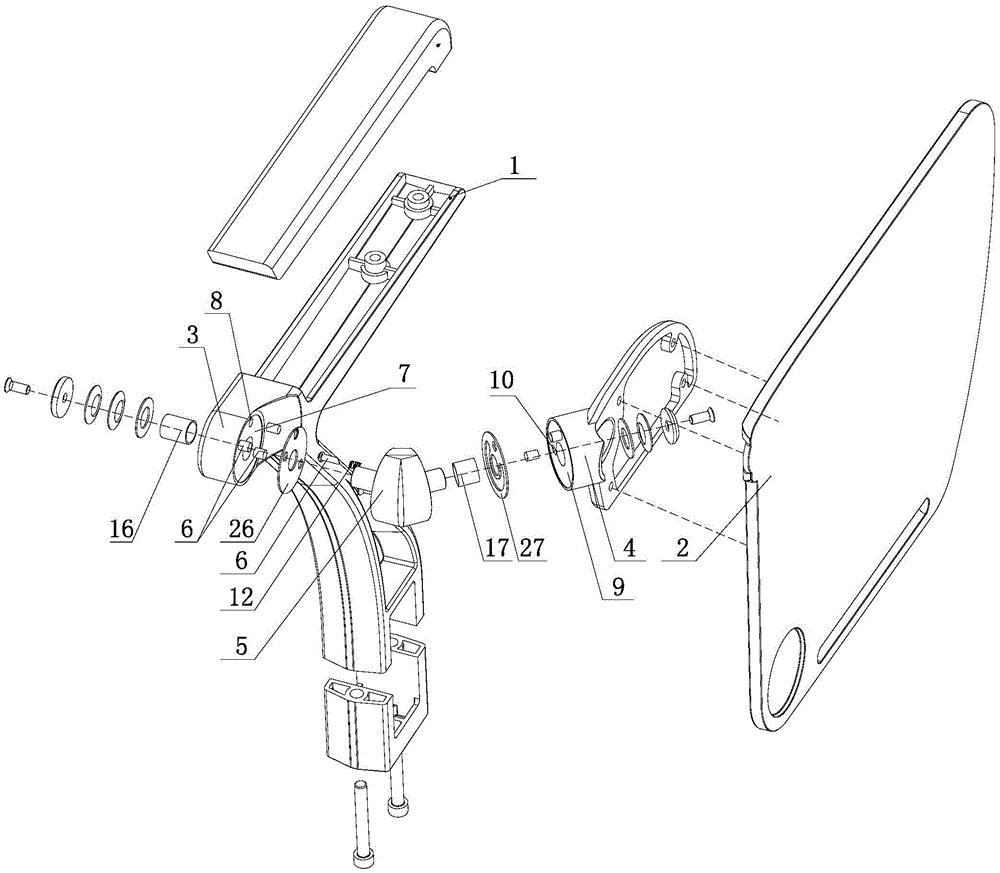

一种改进托板旋转结构的座椅,包括扶手以及托板,扶手上安装有固定接头,托板上安装有旋转接头,固定接头与旋转接头通过转轴弯头转动连接,所述转轴弯头内弹性安装有活动插销,固定接头上设有与活动插销的一端压抵配合的固定端面,固定端面上设有与活动插销的一端插接配合的第一定位孔,旋转接头上设有与活动插销的另一端压抵配合的活动端面,活动端面上设有与活动插销另一端插接配合的第二定位孔,通过转动旋转接头或转轴弯头,使活动插销择一插入第一定位孔或第二定位孔,该结构使托板打开时,避免转轴弯头相对固定接头转动时,旋转接头同时相对转轴弯头转动,使托板容易造成与扶手或者使用人员碰撞,或在托板收纳时,由于转轴弯头与旋转接头同时转动造成托板卡在扶手等情况。
