授权公布号:CN213269330U
一种静音锁舌
有效
申请
2020-06-30
申请公布
1970-01-01
授权
2021-05-25
预估到期
2030-06-30
| 申请号 | CN202021240961.7 |
| 申请日 | 2020-06-30 |
| 授权公布号 | CN213269330U |
| 授权公告日 | 2021-05-25 |
| 分类号 | E05B15/10;E05B17/00 |
| 分类 | 锁;钥匙;门窗零件;保险箱; |
| 申请人名称 | 温州华意利五金装饰有限公司 |
| 申请人地址 | 浙江省温州市经济技术开发区滨海园区丁香路659号 |
专利法律状态
2021-05-25
授权
状态信息
授权
摘要

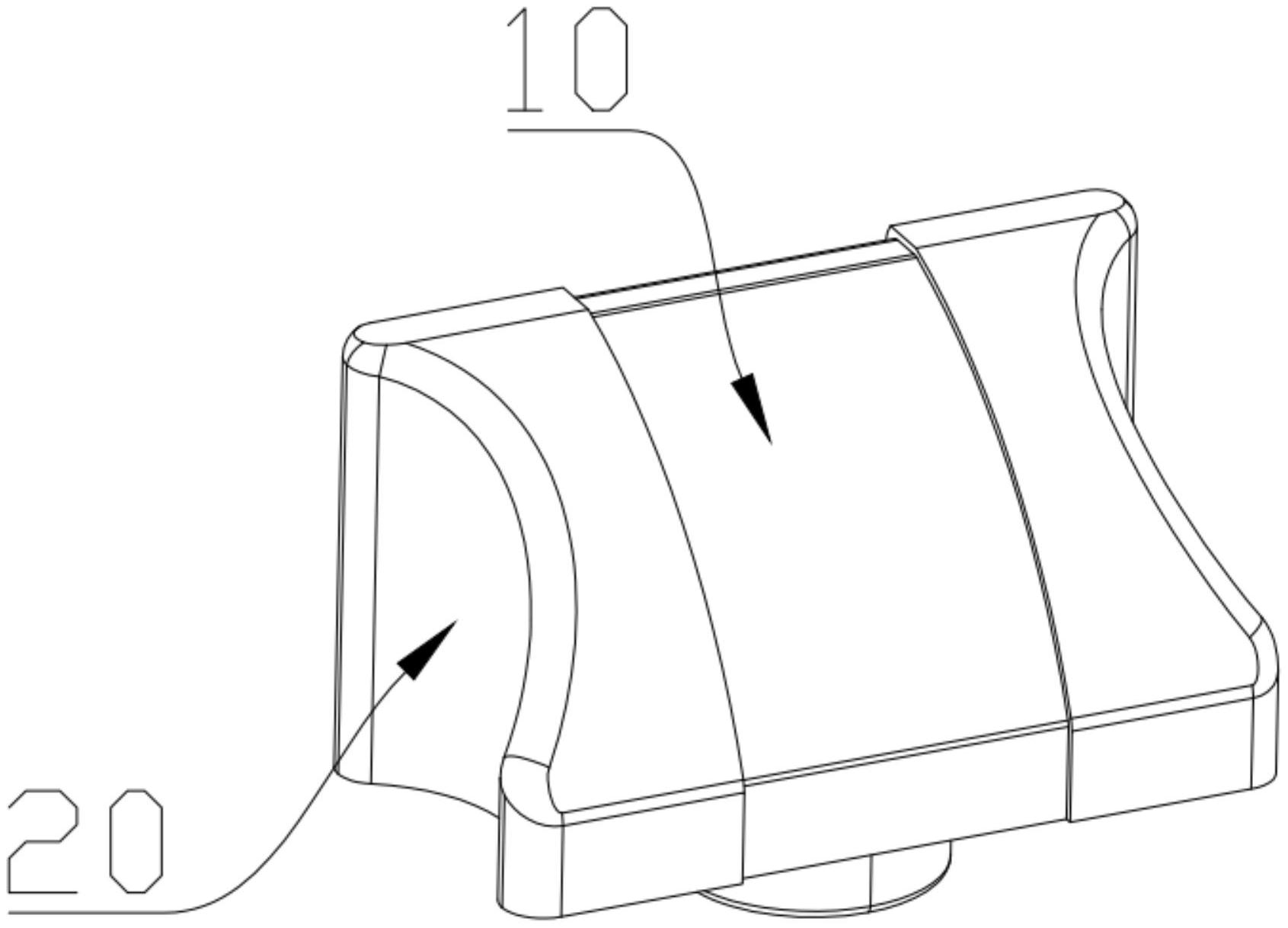

本实用新型涉及五金锁具领域,具体是一种静音锁舌,包括锁舌以及设置在锁舌两侧的消音块,所述锁舌对应消音块一侧形成有连接件,所述消音块内形成有与所述连接件相配合的连接槽,所述连接件顶端形成有限位块,限位块限制连接件从连接槽的槽口方向脱离,所述连接件内形成有一腔体,腔体内设有弹簧顶针,弹簧顶针包括弹簧和顶针,弹簧使得顶针具有向腔体外伸出的趋势,所述连接槽内形成有容纳顶针的固定孔。本实用新型锁舌的两侧设有消音块,能够防止锁舌移动时与锁壳接触发生响声,消音块连接在锁舌两侧的连接件上,通过限位块抵在连接槽内,弹簧顶针卡在固定孔内实现完全固定,其结构简单,连接紧凑。
