一种天车大梁盖板与筋板自动组对点定焊接系统

授权公布号：CN214520222U

有效

申请

2021-03-15

申请公布

1970-01-01

授权

2021-10-29

预估到期

2031-03-15

申请号	CN202120533036.1
申请日	2021-03-15
授权公布号	CN214520222U
授权公告日	2021-10-29
分类号	B25J11/00;B23K37/00
分类	手动工具；轻便机动工具；手动器械的手柄；车间设备；机械手;
申请人名称	成都焊研威达科技股份有限公司
申请人地址	四川省成都市青白江区华金大道一段388号

专利法律状态

2021-10-29 授权

状态信息

授权

摘要

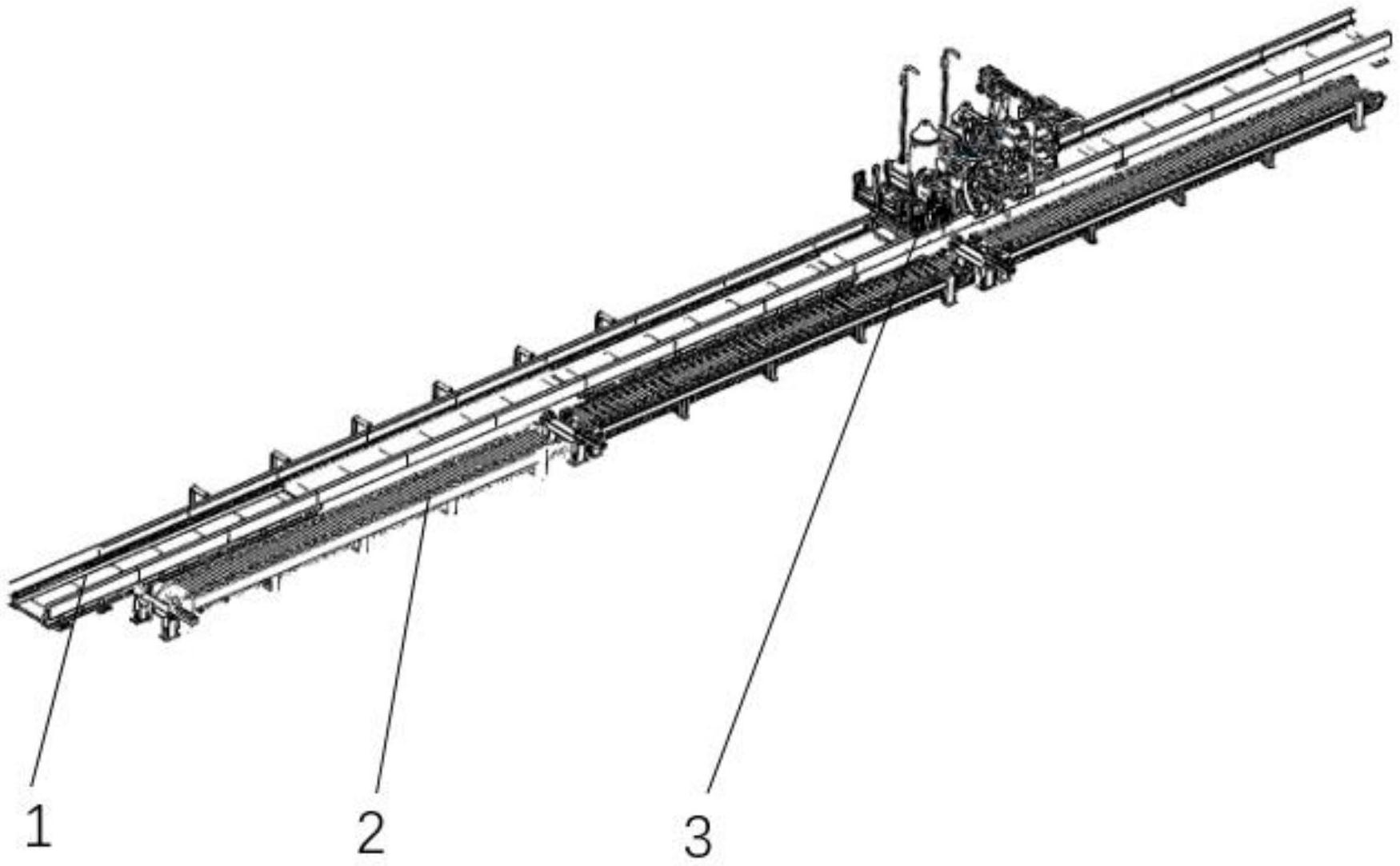

本实用新型公开了一种天车大梁盖板与筋板自动组对点定焊接系统，包括：机器人移动滑台、盖板定位传输板链机构、机器人搬运组对焊接系统；以盖板定位传输板链机构为基准，机器人移动滑台安装于盖板定位传输板链机构一侧，机器人搬运组对焊接系统安装于机器人移动滑台之上。本套设备，解决了普通人工定位夹具误差大的问题，又解决定位时间长、操作繁琐弊端。
