授权公布号:CN210208896U
一种用于刀剑加工的切割设备
有效
申请
2019-06-24
申请公布
1970-01-01
授权
2020-03-31
预估到期
2029-06-24
| 申请号 | CN201920950048.7 |
| 申请日 | 2019-06-24 |
| 授权公布号 | CN210208896U |
| 授权公告日 | 2020-03-31 |
| 分类号 | B23D61/00;B23Q3/06 |
| 分类 | 机床;不包含在其他类目中的金属加工; |
| 申请人名称 | 浙江郑氏刀剑有限公司 |
| 申请人地址 | 浙江省丽水市龙泉市工业园区回归工程松溪弄周家湾6号地块 |
专利法律状态
2020-03-31
授权
状态信息
授权
摘要

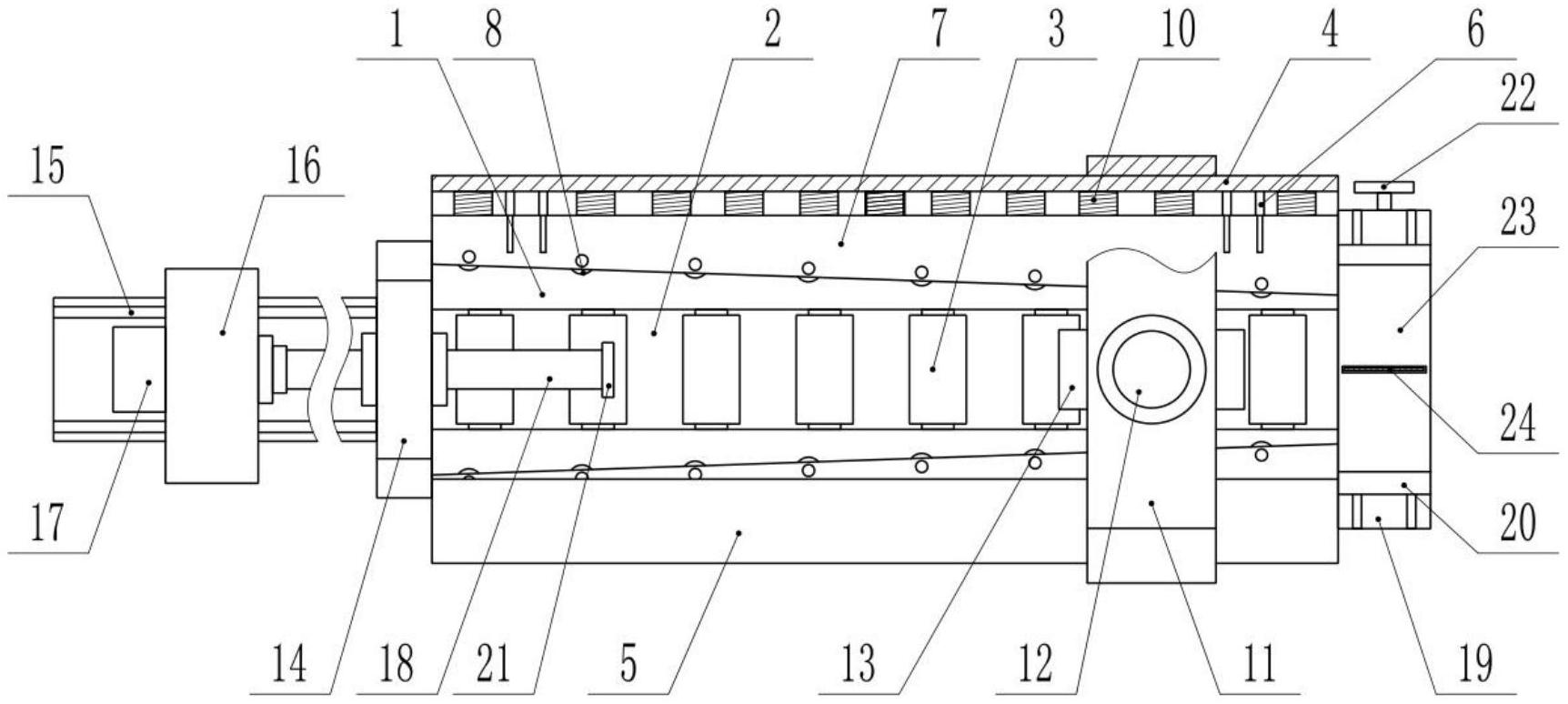

本实用新型公开了一种用于刀剑加工的切割设备,包括基座、推动机构和切割机构,基座中部具有一凹槽,凹槽内等距离设置有托辊,基座两侧各设有一墙板,两墙板顶部设有顶板,两夹持板分别滑动连接在两顶板和基座之间,夹持板朝向凹槽的一侧为斜面,斜面上等距离设置轴承,夹持板另一侧与墙板之间连接有多个强力弹簧,基座右端还设置有一固定架,固定架顶部设有一液压缸,固定架的底部设有一压板,压板通过强力弹簧连接有滚轴架,滚轴架上转动连接有滚轴,液压缸的活塞杆穿过固定架与压板相连接,基座左端还固定有一螺杆座,本实用新型构造简单、制造成本低、操作方便。
