光纤熔接机纤芯识别光学及成像系统

授权公布号：CN107121727B

光纤熔接机纤芯识别光学及成像系统

有效

申请

2017-06-22

申请公布

2017-09-01

授权

2019-05-24

预估到期

2037-06-22

申请号	CN201710482762.3
申请日	2017-06-22
申请公布号	CN107121727A
申请公布日	2017-09-01
授权公布号	CN107121727B
授权公告日	2019-05-24
分类号	G02B6/255
分类	光学;
申请人名称	西安光谷防务技术股份有限公司
申请人地址	陕西省西安市高新区草堂科技企业加速器秦岭大道西2号9号楼30101号房

专利法律状态

2019-06-07 专利权人的姓名或者名称、地址的变更

状态信息

专利权人的姓名或者名称、地址的变更；IPC(主分类):G02B6/255；变更事项:专利权人；变更前:西安光谷防务技术股份有限公司；变更后:西安光谷防务技术股份有限公司；变更事项:地址；变更前:710077 陕西省西安市高新区天谷七路996号国家数字出版基地A座9层；变更后:710000 陕西省西安市高新区草堂科技企业加速器秦岭大道西2号9号楼30101号房

2019-05-24 授权

状态信息

授权

2017-09-29 实质审查的生效

状态信息

实质审查的生效；IPC(主分类):G02B6/255；申请日:20170622

2017-09-01 公布

状态信息

公布

摘要

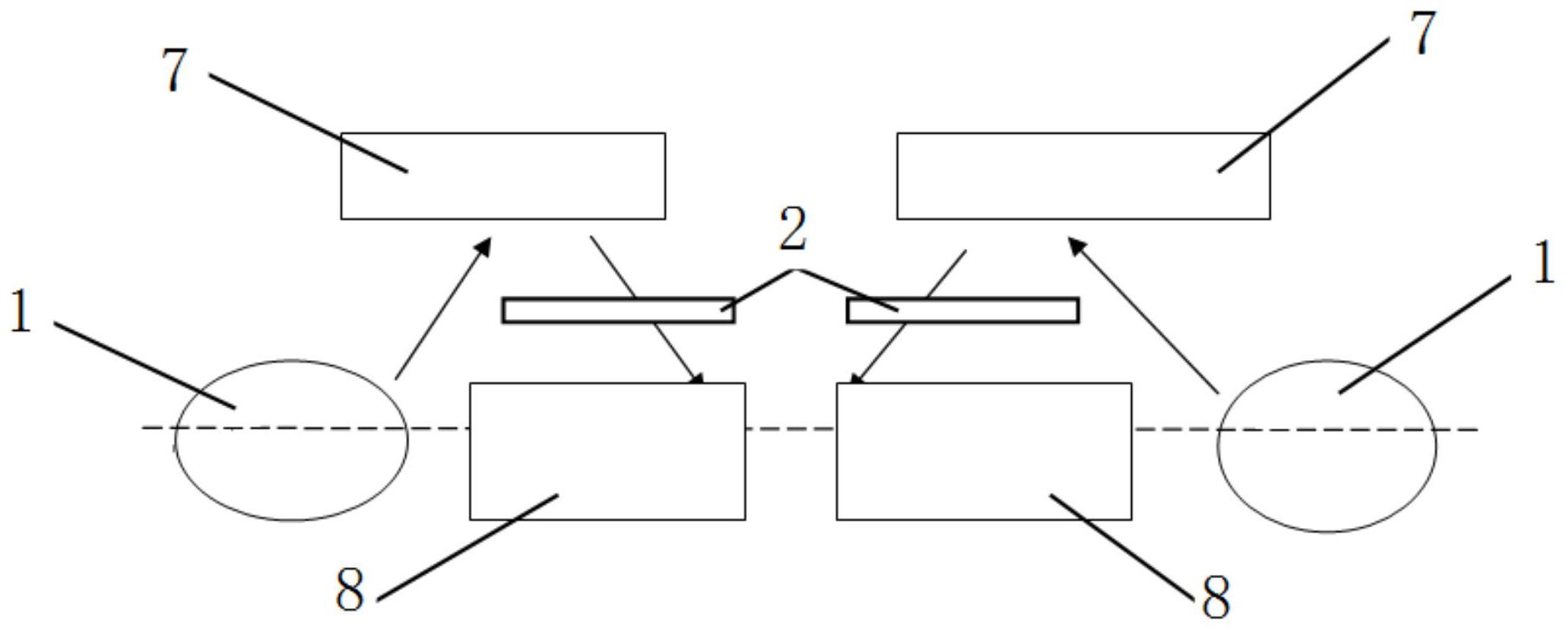

本发明公开了一种光纤熔接机纤芯识别光学及成像系统，裸光纤安装在光纤V型槽上，光源透过准直透镜、通过反光镜照射至熔接区的裸光纤；显微成像系统包括光学镜头，光学镜头安装在对应的光纤压板水平推进座上，光纤压板水平推进座底部安装COMS板，在COMS板与光学镜头之间设有一个放大10倍的显微镜；两个所述显微成像系统用于监测X轴和Y轴两个方向；两个显微成像系统的COMS板分别与计算机连接，计算机分别与步进电机Ⅰ、步进电机Ⅱ连接，步进电机Ⅰ与光纤压板水平推进座连接，步进电机Ⅱ与光纤V型槽的垂直调整机构连接。解决了现有技术中光纤纤芯对准精度低、成像质量差、熔接损耗大、熔接速度慢、熔接效果不稳定的问题。
