授权公布号:CN115494625B
一种摄远比极小的长焦镜头
有效
申请
2022-08-22
申请公布
2022-12-20
授权
2024-03-15
预估到期
2042-08-22
| 申请号 | CN202211002422.3 |
| 申请日 | 2022-08-22 |
| 申请公布号 | CN115494625A |
| 申请公布日 | 2022-12-20 |
| 授权公布号 | CN115494625B |
| 授权公告日 | 2024-03-15 |
| 分类号 | G02B13/02;G02B13/00 |
| 分类 | 光学; |
| 申请人名称 | 福建福光股份有限公司 |
| 申请人地址 | 福建省福州市马尾区江滨东大道158号 |
专利法律状态
2024-03-15
授权
状态信息
授权
2022-12-20
公布
状态信息
公布
摘要

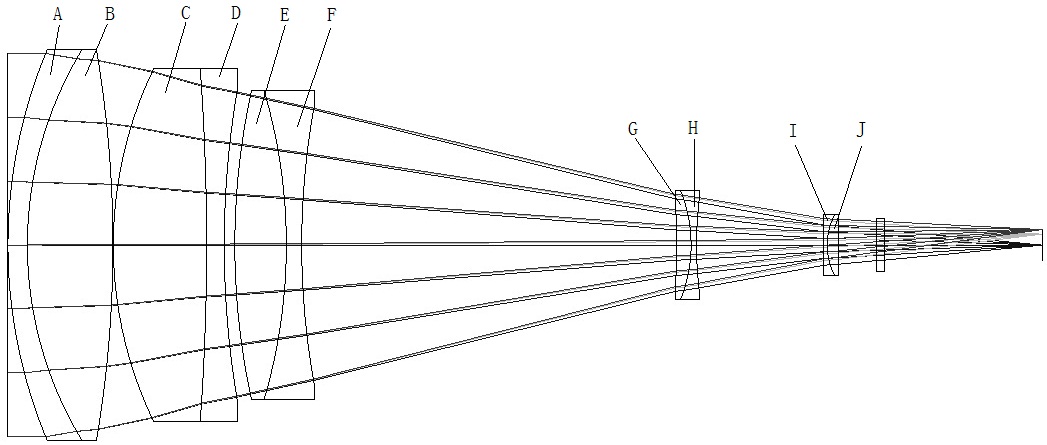

本发明涉及一种摄远比极小的长焦镜头,镜头的光学系统由十片透镜构成,依次为沿光路入射方向由物面到像面设置的由弯月负透镜A和双凸正透镜B密接组成的第一胶合镜组、由双凸正透镜C和双凹负透镜D密接组成的第二胶合镜组、由双凸正透镜E和双凹负透镜F密接组成的第三胶合镜组、由弯月正透镜G和双凹负透镜透镜H密接组成的第四胶合镜组、由双凹负透镜I和双凸正透镜J密接组成的第五胶合镜组。该镜头有利于解决总长与公差的矛盾。
