授权公布号:CN107558344B
用于锯片冷却的通水冷却装置及路面切割机
有效
申请
2017-08-23
申请公布
2018-01-09
授权
2020-01-07
预估到期
2037-08-23
| 申请号 | CN201710731123.6 |
| 申请日 | 2017-08-23 |
| 申请公布号 | CN107558344A |
| 申请公布日 | 2018-01-09 |
| 授权公布号 | CN107558344B |
| 授权公告日 | 2020-01-07 |
| 分类号 | E01C23/09 |
| 分类 | 道路、铁路或桥梁的建筑; |
| 申请人名称 | 武汉万邦激光金刚石工具股份有限公司 |
| 申请人地址 | 湖北省武汉市经济技术开发区车城大道280-8号 |
专利法律状态
2020-01-07
授权
状态信息
授权
2018-02-02
实质审查的生效
状态信息
实质审查的生效IPC(主分类):E01C 23/09
2018-01-09
公布
状态信息
公开
摘要

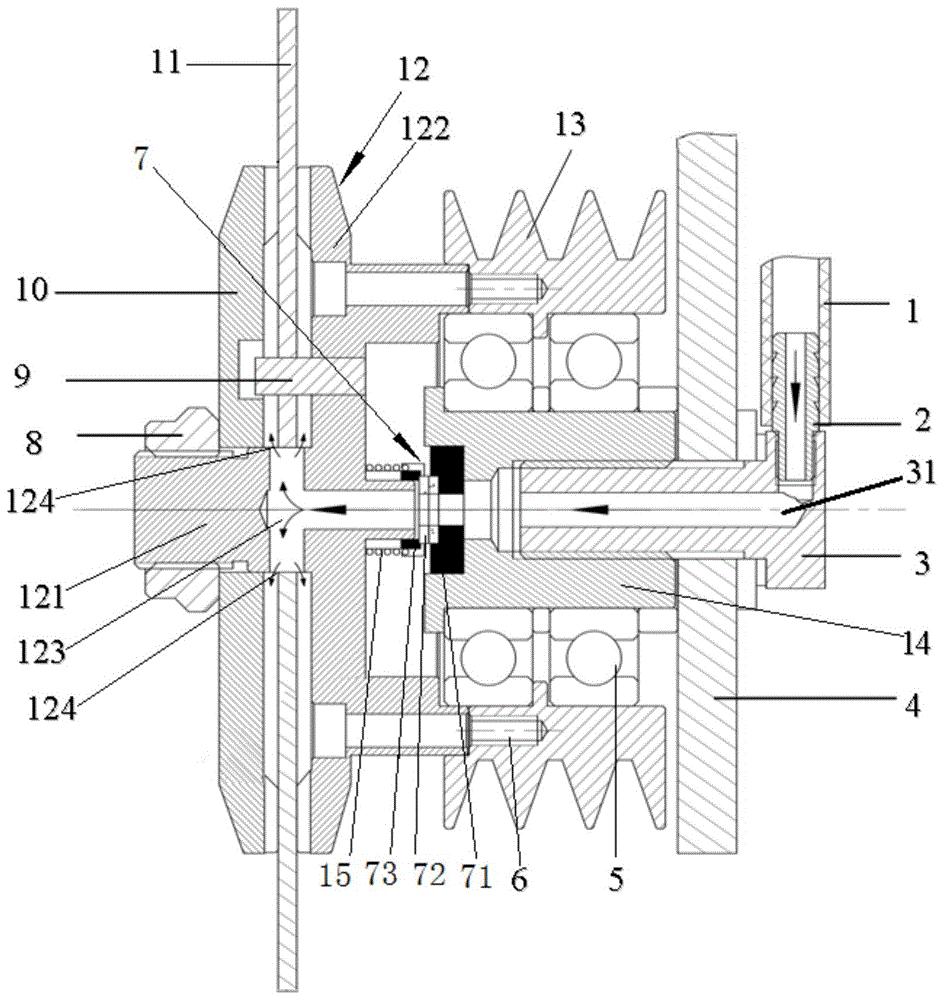

本发明公开了一种用于锯片冷却的通水冷却装置及路面切割机,涉及锯片冷却装置的技术领域。该通水冷却装置包括锯片安装轴、传动轴、皮带轮、紧固螺栓和法兰盘,锯片安装轴包括中心轴和连接座;紧固螺栓内设有供水流入的第一通孔,中心轴内设有第二通孔,紧固螺栓穿过传动轴与中心轴对接,第一通孔和第二通孔连通;法兰盘安装在中心轴上,锯片位于法兰盘和连接座之间,中心轴上设置有至少一个出水孔,出水孔位于法兰盘和连接座之间,出水孔与第二通孔连通,法兰盘和锯片之间留有与出水孔连通的通路,连接座和锯片之间留有与出水孔连通的通路。该路面切割机包括所述通水冷却装置。本发明能够不仅能够提高冷却效率,而且节约水资源。
