一种制备高速列车刹车片材料的方法

授权公布号：CN111041269B

一种制备高速列车刹车片材料的方法

有效

申请

2019-12-03

申请公布

2020-04-21

授权

2021-05-11

预估到期

2039-12-03

申请号	CN201911221350.X
申请日	2019-12-03
申请公布号	CN111041269A
申请公布日	2020-04-21
授权公布号	CN111041269B
授权公告日	2021-05-11
分类号	C22C9/00;C22C32/00;C22C1/05;C22C1/10
分类	冶金；黑色或有色金属合金；合金或有色金属的处理;
申请人名称	武汉万邦激光金刚石工具股份有限公司
申请人地址	湖北省武汉市武汉经济技术开发区车城大道280-8号

专利法律状态

2021-05-11 授权

状态信息

授权

2020-05-15 实质审查的生效

状态信息

实质审查的生效

2020-04-21 公布

状态信息

公布

摘要

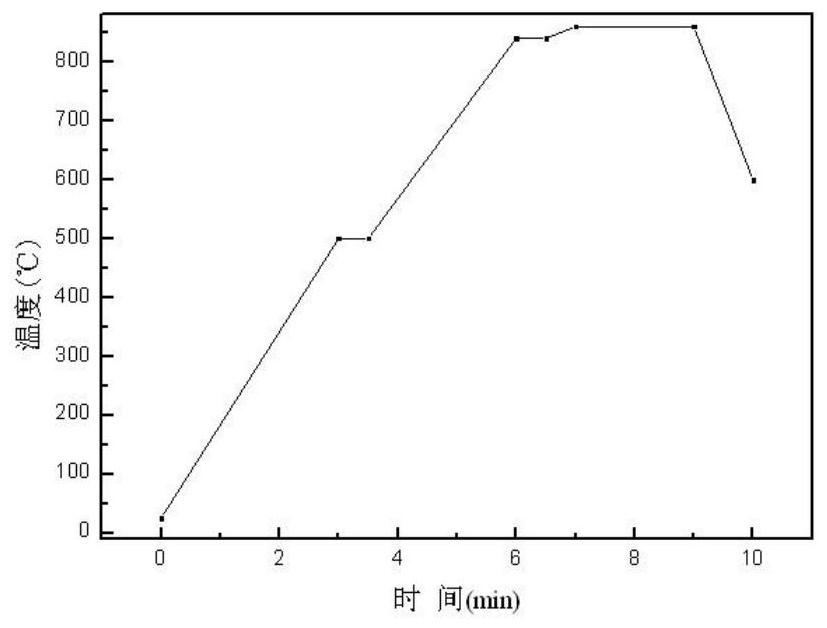

本发明公开了一种制备高速列车刹车片材料的方法，包括以下步骤：将以下重量百分含量的原料：铜粉50％‑70％、铁粉5％‑20％、鳞片状石墨粉10％‑30％、ZrO2粉1％‑2％、Al2O3粉1％‑2％、高碳铬铁粉1％‑15％、MoS2粉1％‑5％、铁钴铜预合金粉5％‑20％按比例混合均匀后加入润湿剂，混合均匀后装入模具冷压成型，将冷压成型的材料与镀铜钢背一起放入热压烧结机中，升温至烧结温度830～870℃后加压保温5～20min，压力为6‑15MPa，并保持恒温恒压；然后冷却至室温，即得到高速列车刹车片材料。相对于传统的钟罩炉，热压烧结机需要的烧结温度较钟罩炉低约100℃、烧结压力精准、烧结时间短、样品摩擦面的布氏硬度波动更小，产品性能更稳定。
