授权公布号:CN209771332U
一种便于组装的儿童机器人
有效
申请
2018-12-19
申请公布
1970-01-01
授权
2019-12-13
预估到期
2028-12-19
| 申请号 | CN201822129705.X |
| 申请日 | 2018-12-19 |
| 授权公布号 | CN209771332U |
| 授权公告日 | 2019-12-13 |
| 分类号 | A63H3/16;A63H3/46;A63H33/06 |
| 分类 | 运动;游戏;娱乐活动; |
| 申请人名称 | 深圳市捷仕朗智能科技有限公司 |
| 申请人地址 | 广东省深圳市龙华区龙华街道梅观高速公路东侧中裕冠产业园宿舍A2栋4楼412-414室 |
专利法律状态
2019-12-13
授权
状态信息
授权
摘要

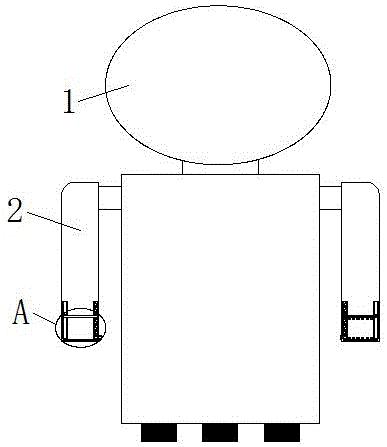

本实用新型公开了一种便于组装的儿童机器人,包括机器人主体以及设置在机器人主体两侧的手臂,两个手臂的侧壁开设有转槽,转槽位于手臂的底部设置,转槽内转动连接有螺纹杆,螺纹杆螺纹连接有滑块,且滑块穿过转槽并向外延伸,手臂的侧壁还开设有限位槽,且限位槽与转槽呈对称设置,限位槽内固定连接有滑杆,滑杆的杆壁活动套接有限位杆,且限位杆穿过限位槽并向外延伸,限位杆与滑块的顶部共同固定连接有第一夹板,手臂的底部还固定连接有与第一夹板相匹配的第二夹板,螺纹杆的底部还固定套接有第一锥齿轮,转槽内还设有第二锥齿轮。本实用新型能够便捷地将其他玩具组装到机器人手臂上,增加了儿童玩耍时的多样性。
