授权公布号:CN213940560U
一种可伸缩折叠的多功能水槽架
有效
申请
2020-11-30
申请公布
1970-01-01
授权
2021-08-13
预估到期
2030-11-30
| 申请号 | CN202022819963.8 |
| 申请日 | 2020-11-30 |
| 授权公布号 | CN213940560U |
| 授权公告日 | 2021-08-13 |
| 分类号 | A47J47/20;A47J47/16;A47L19/04 |
| 分类 | 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器; |
| 申请人名称 | 江苏酷太厨房用品有限公司 |
| 申请人地址 | 江苏省常州市新北区薛家镇建业路28号 |
专利法律状态
2021-08-13
授权
状态信息
授权
摘要

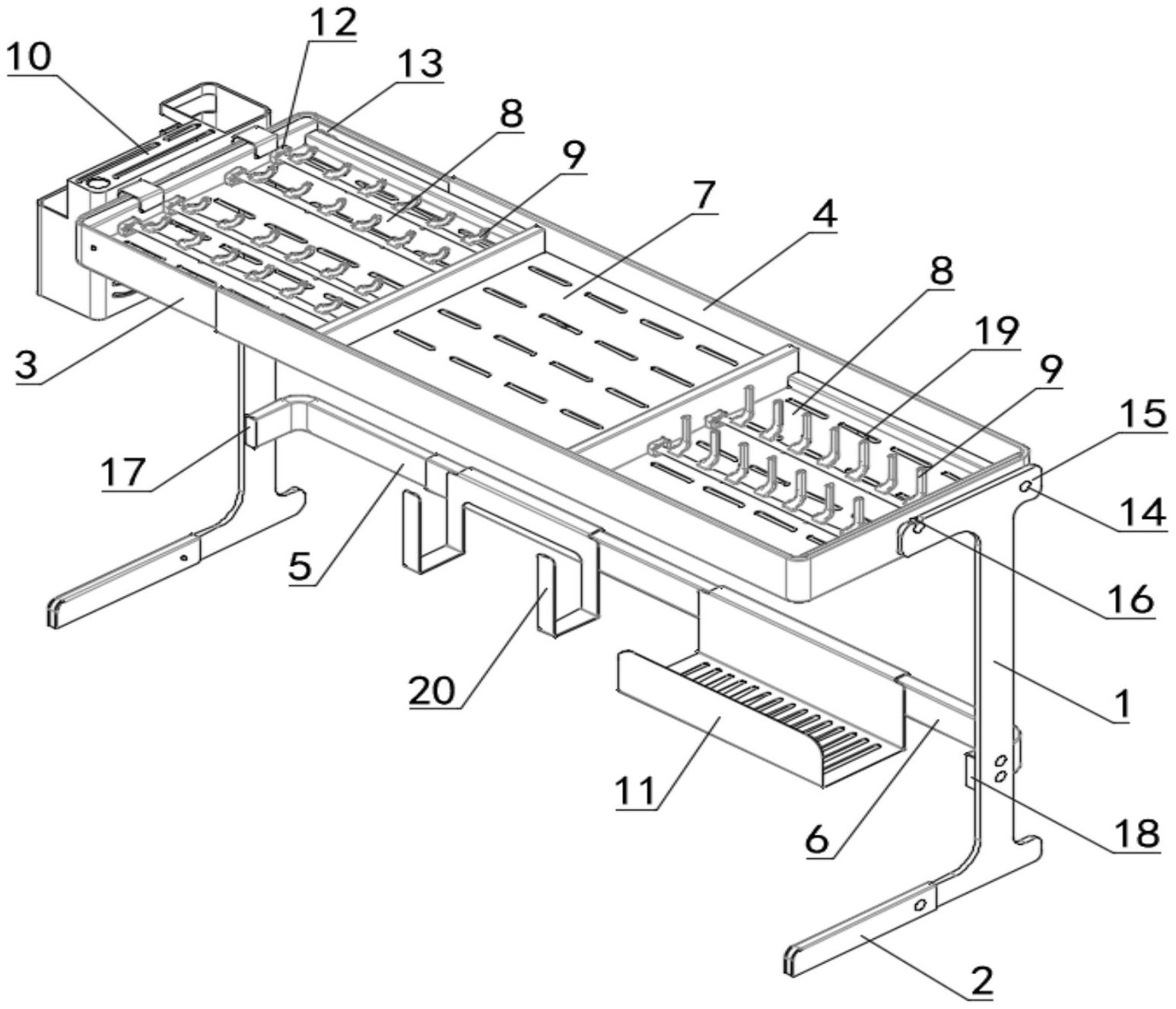

本实用新型公开了一种可伸缩折叠的多功能水槽架,属于厨房用品领域。本实用新型的一种可伸缩折叠的多功能水槽架,包括两个侧框、连接在两个侧框之间的层板框、设于层板框上的收纳组件和设于两个侧框之间的连接杆,收纳组件可拆卸地设置在层板框上,连接杆两端与对应侧侧框连接并位于在层板框的下方,层板框包括内伸缩框和外伸缩框,内伸缩框滑动套接在外伸缩框的内侧,连接杆包括内套杆与外套杆,内套杆滑动套设在外套杆的内侧,内伸缩框和外伸缩框分别与对应侧侧框同轴铰接,用于使层板框能够由水平状态转动至垂直折叠状态,内伸缩框和外伸缩框分别与对应侧侧框之间设有用于使层板框保持在水平状态的限位机构,结构简单紧凑,收纳稳定可靠。
