授权公布号:CN214489063U
一种切割机的防护装置
有效
申请
2021-03-02
申请公布
1970-01-01
授权
2021-10-26
预估到期
2031-03-02
| 申请号 | CN202120454913.6 |
| 申请日 | 2021-03-02 |
| 授权公布号 | CN214489063U |
| 授权公告日 | 2021-10-26 |
| 分类号 | B23D51/04;B23D45/00;B23Q11/08 |
| 分类 | 机床;不包含在其他类目中的金属加工; |
| 申请人名称 | 北京思特博货架制造有限公司 |
| 申请人地址 | 北京市大兴区黄村镇桂村村民委员会东100米 |
专利法律状态
2021-10-26
授权
状态信息
授权
摘要

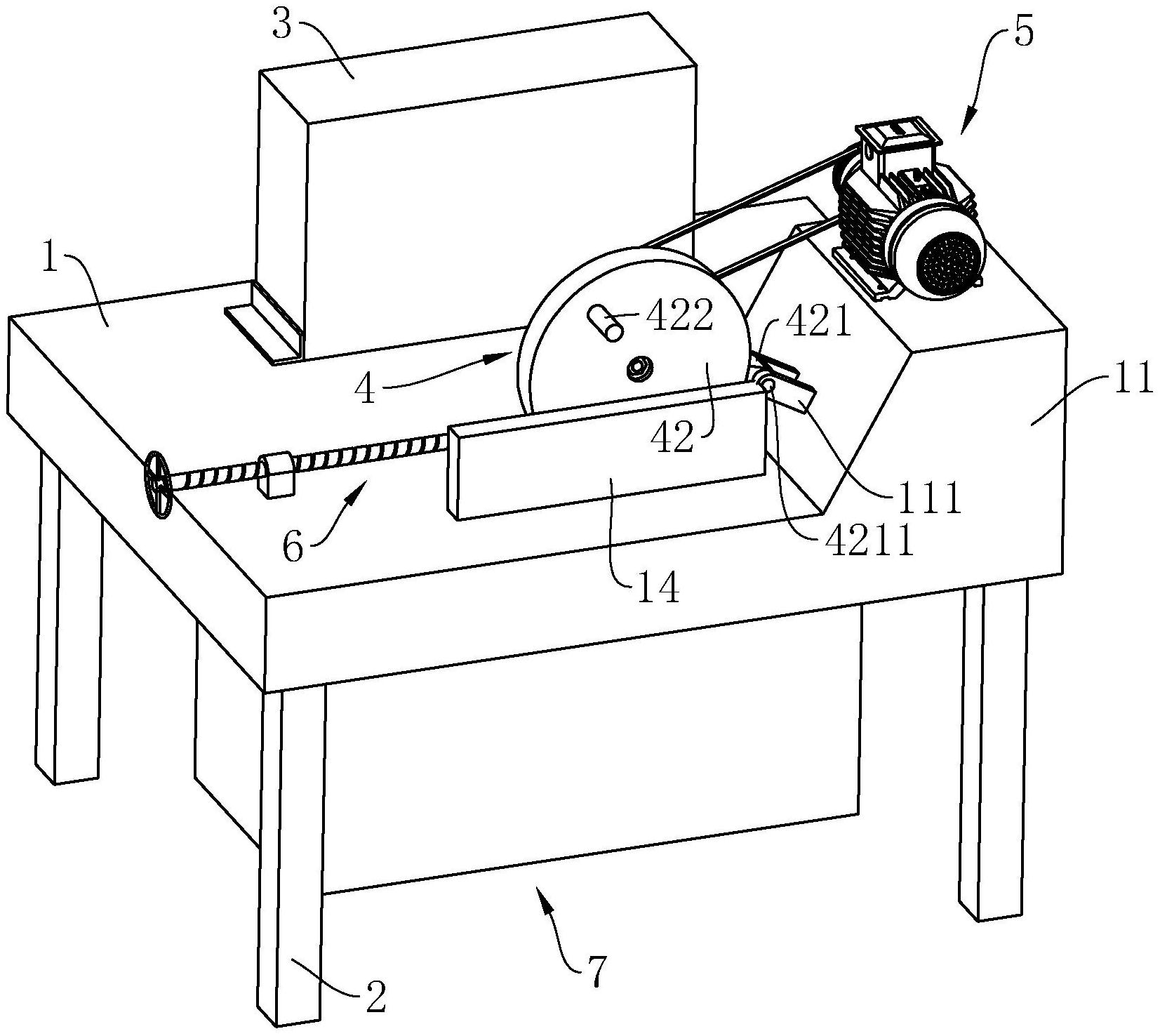

本申请涉及一种切割机的防护装置,涉及切割机加工技术领域,其包括安装板、固设在安装板底面的支撑柱、固设在安装板顶面一端的电控箱、设置在安装板上的切割组件、用于带动切割组件的电机,所述安装板顶面的一端固设有第一固定块,所述切割组件包括锯片、与锯片相适配的半圆状的保护罩、穿设于锯片圆心位置处且与其固定连接的转轴,所述保护罩罩设在锯片的上半部分,所述第一固定块靠近锯片的侧面与保护罩的外周面相铰接,所述安装板顶面于锯片靠近电控箱的一侧设置有与其固定连接的支撑座,所述支撑座的顶面为弧面且和转轴的外周面相适配,所述转轴远离锯片的一端与支撑座的顶面相抵触。本申请具有减少物料飞溅对操作人员造成伤害的效果。
