授权公布号:CN216641765U
电吸门锁、侧开门机构及汽车
有效
申请
2021-11-23
申请公布
1970-01-01
授权
2022-05-31
预估到期
2031-11-23
| 申请号 | CN202122892518.9 |
| 申请日 | 2021-11-23 |
| 授权公布号 | CN216641765U |
| 授权公告日 | 2022-05-31 |
| 分类号 | E05B85/00;E05B81/08 |
| 分类 | 锁;钥匙;门窗零件;保险箱; |
| 申请人名称 | 深圳清联同创汽车电子有限公司 |
| 申请人地址 | 广东省深圳市龙岗区平湖街道上木古村新河路30号 |
专利法律状态
2022-05-31
授权
状态信息
授权
摘要

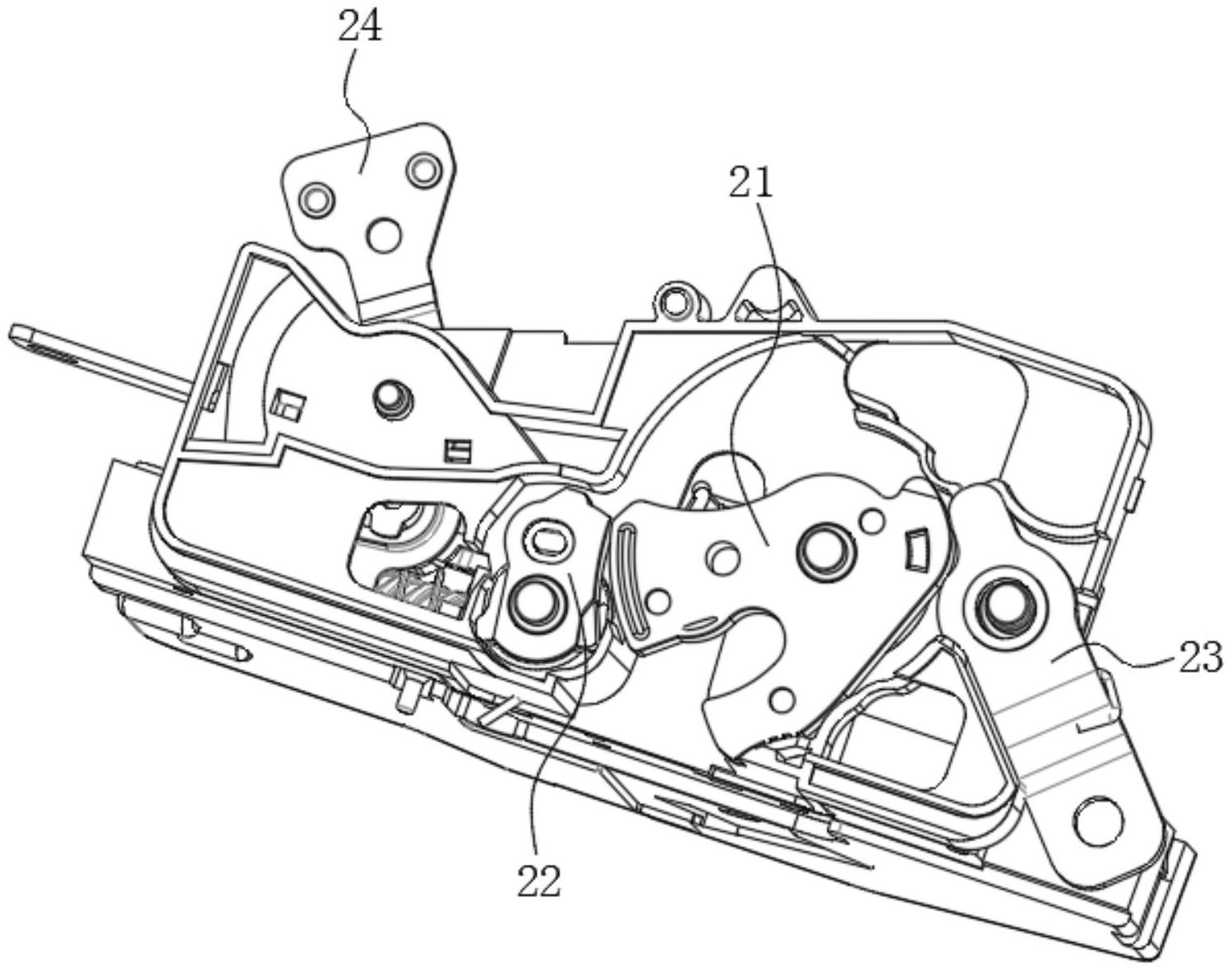

本实用新型实施例公开了一种电吸门锁、侧开门机构及汽车,包括:锁体固定板开设有锁槽;以及门锁组件包括卡板、卡爪和电吸拉杆,卡板、卡爪和电吸拉杆分别可枢转地设置于锁体固定板上,卡板和卡爪布置于锁槽的一侧,并均能够封闭或开启锁槽;卡爪具有半锁状态并用于与电子控制单元信号连接,电吸拉杆用于与电吸执行器驱动连接。当门锁钩轻碰到卡板,且被卡爪钩挂到处于半锁状态时,半锁状态信号会传递给电子控制单元(ECU),电子控制单元驱动电吸执行器,使得电吸执行器能够带动电吸拉杆绕轴芯旋转,电吸拉杆带动卡板旋转到全锁状态(车门关好状态),实现自吸门功能。本电吸门锁的结构组成和工作原理简单,电吸锁门有效性好,动作可靠性高。
