授权公布号:CN212614279U
可任意旋转复位油压闭门器
有效
申请
2020-10-09
申请公布
1970-01-01
授权
2021-02-26
预估到期
2030-10-09
| 申请号 | CN202022228584.1 |
| 申请日 | 2020-10-09 |
| 授权公布号 | CN212614279U |
| 授权公告日 | 2021-02-26 |
| 分类号 | E05F3/10;E05F3/12 |
| 分类 | 锁;钥匙;门窗零件;保险箱; |
| 申请人名称 | 东莞力督门控设备有限公司 |
| 申请人地址 | 广东省东莞市万江街道帮凹入村路16号1号楼 |
专利法律状态
2021-02-26
授权
状态信息
授权
摘要

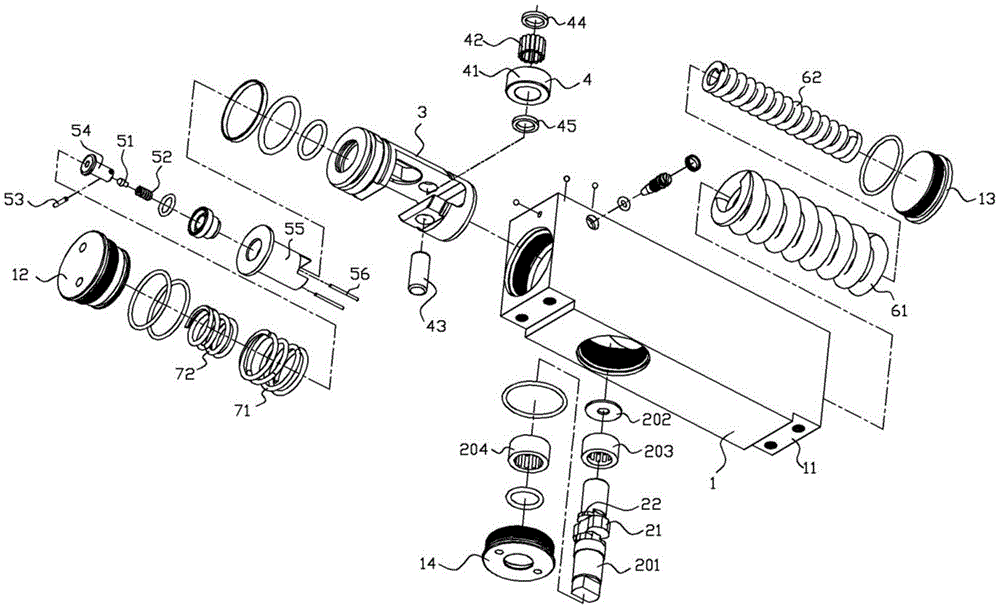

本实用新型公开了一种可任意旋转复位油压闭门器,包括壳体、传动轴、活塞、滚轮组件、活动阀门、第一弹簧组和第二弹簧组,所述传动轴上设有凸轮部和凸出部,所述滚轮组件抵住凸轮部,所述活动阀门抵住凸出部,所述滚轮组件可转动地安装在活塞上,所述活塞与第一弹簧组相连接,所述第一弹簧组与壳体相连接,所述活动阀门与第二弹簧组相连接,所述第二弹簧组与壳体相连接。本实用新型中,滚轮组件能始终抵于传动轴的凸轮部上,并且对应改变其于凸轮部上的位置,使其适配门体的转动,以此实现门体的可任意旋转,同时,活动阀门能始终抵于传动轴的凸出部上,避免活动阀门和传动轴之间出现空隙,以对传动轴持续施力,有效减少门体出现惯性转动。
