授权公布号:CN211197814U
一种馄饨抓取装置
有效
申请
2019-10-15
申请公布
1970-01-01
授权
2020-08-07
预估到期
2029-10-15
| 申请号 | CN201921727234.0 |
| 申请日 | 2019-10-15 |
| 授权公布号 | CN211197814U |
| 授权公告日 | 2020-08-07 |
| 分类号 | B65G47/90;B65G47/26;B65B35/44 |
| 分类 | 输送;包装;贮存;搬运薄的或细丝状材料; |
| 申请人名称 | 河南中博食品机械有限公司 |
| 申请人地址 | 河南省新乡市新乡县七里营镇金融大道11号 |
专利法律状态
2020-08-07
授权
状态信息
授权
摘要

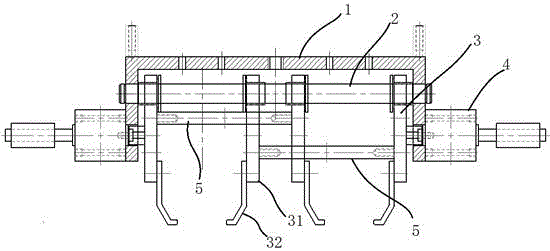

一种馄饨抓取装置,其中抓取装置设有固定架,在固定架上水平并列且固定设置有若干个滑杆,在滑杆中部均设有两对相向设置的夹板,夹板的上端端部与滑杆滑动配合,每对夹板的下端形成夹持部;两对夹板从滑杆左端至右端依次记为第一夹板、第二夹板、第三夹板及第四夹板,在第一夹板和第三夹板及第二夹板和第四夹板之间均固定连接有连接杆,第一夹板和第四夹板分别与固定架上设置的第一伸缩机构联动。设置的两对夹板在连接杆的作用下抓取动作快,夹板中设置抓取板抓取效果好;将抓取装置可滑动设置在底板上,并通过驱动机构控制每个抓取装置的间隙,从而调整摆盘上每列成型食品之间的间距,使得托盘的使用率更高。
