一种反射式气体分布器及气体分布方法

授权公布号：CN102266709B

一种反射式气体分布器及气体分布方法

有效

申请

2011-06-20

申请公布

2011-12-07

授权

2013-04-10

预估到期

2031-06-20

申请号	CN201110164784.8
申请日	2011-06-20
申请公布号	CN102266709A
申请公布日	2011-12-07
授权公布号	CN102266709B
授权公告日	2013-04-10
分类号	B01D53/18;B01J8/04;B01J8/02
分类	一般的物理或化学的方法或装置;
申请人名称	河北凯跃化工集团有限公司
申请人地址	河北省廊坊市文安县左各庄镇

专利法律状态

2013-04-10 授权

状态信息

授权

2012-01-25 实质审查的生效

状态信息

实质审查的生效IPC(主分类):B01D 53/18申请日:20110620

2011-12-07 公布

状态信息

公开

摘要

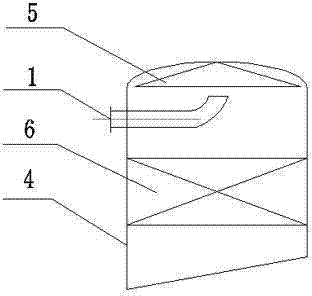

本发明涉及一种反射式气体分布器及气体分布方法，属于石油化工技术领域。技术方案是包含筒体（4）、床层（6）、气体进口管（1）、反射板（5），床层、反射板设置在筒体内，气体进口管设置在床层和反射板之间，气体进口管的出口处气体流动方向是背对床层、朝向反射板方向，反射板表面光滑，形状为凹形，凹面向下，凹面的中心朝向气体进口管的出口，使得气流喷到反射板后，反射回来的气体大致与筒体轴向平行进入床层，均匀分布。本发明的积极效果是：结构简单，维护方便，降低设备投资，气体可以实现均匀分布，减少壁流和气体分布的死角。本发明可以应用在各类气相催化反应器、气相传质吸收塔上，尤其适用于大型气相催化反应器。
