一种基于集成功率高压MOSFET构成BUCK辅助电源电路

授权公布号：CN205657591U

有效

申请

2016-02-20

申请公布

1970-01-01

授权

2016-10-19

预估到期

2026-02-20

申请号	CN201620137465.6
申请日	2016-02-20
授权公布号	CN205657591U
授权公告日	2016-10-19
分类号	H02M3/155
分类	发电、变电或配电;
申请人名称	深圳市东辰科技有限公司
申请人地址	广东省深圳市光明新区光明大街明卓工业园明卓大厦八层

专利法律状态

2016-10-19 授权

状态信息

授权

2016-10-12 文件的公告送达

状态信息

文件的公告送达IPC(主分类):H02M 3/155收件人:深圳市东辰科技有限公司文件名称:手续合格通知书

摘要

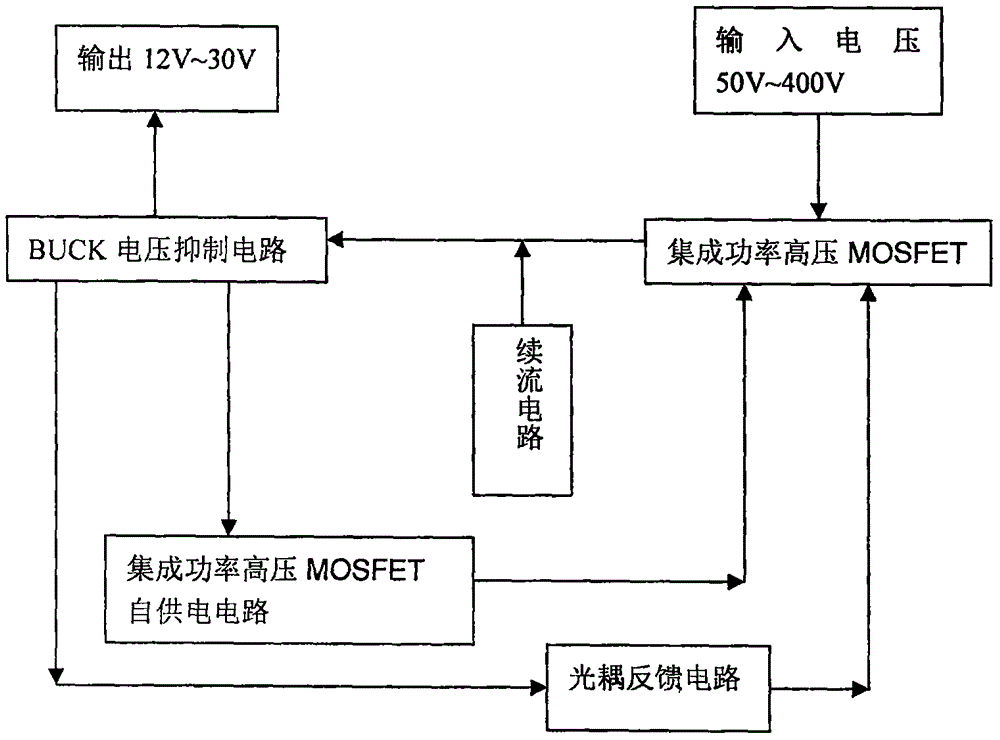

本实用新型提供一种基于集成功率高压MOSFET构成BUCK辅助电源电路，该电路采用通用集成高压MOSFET控制IC，采用本电路即可以实现BUCK辅助电源电路，其特征在于：本实用新型集成功率高压MOSFET(U1)输出的S信号连接于电感L1的输入端，电感L1的输出端与地间并联一个电容C2构成一个BUCK电路的输出端，该端即为稳定辅助电源电压输出端VCC；二极管D2并联在电感L1与地之间。该电路的特点是：电路结构简单、体积小，效率高。
