授权公布号:CN219336674U
一种冷轧激光焊接光整刀片
有效
申请
2023-03-21
申请公布
1970-01-01
授权
2023-07-14
预估到期
2033-03-21
| 申请号 | CN202320557996.0 |
| 申请日 | 2023-03-21 |
| 授权公布号 | CN219336674U |
| 授权公告日 | 2023-07-14 |
| 分类号 | B23P9/00 |
| 分类 | 机床;不包含在其他类目中的金属加工; |
| 申请人名称 | 马鞍山德尔盟重工机械有限公司 |
| 申请人地址 | 安徽省马鞍山市博望区博望镇平桥开发区 |
专利法律状态
2023-07-14
授权
状态信息
授权
摘要

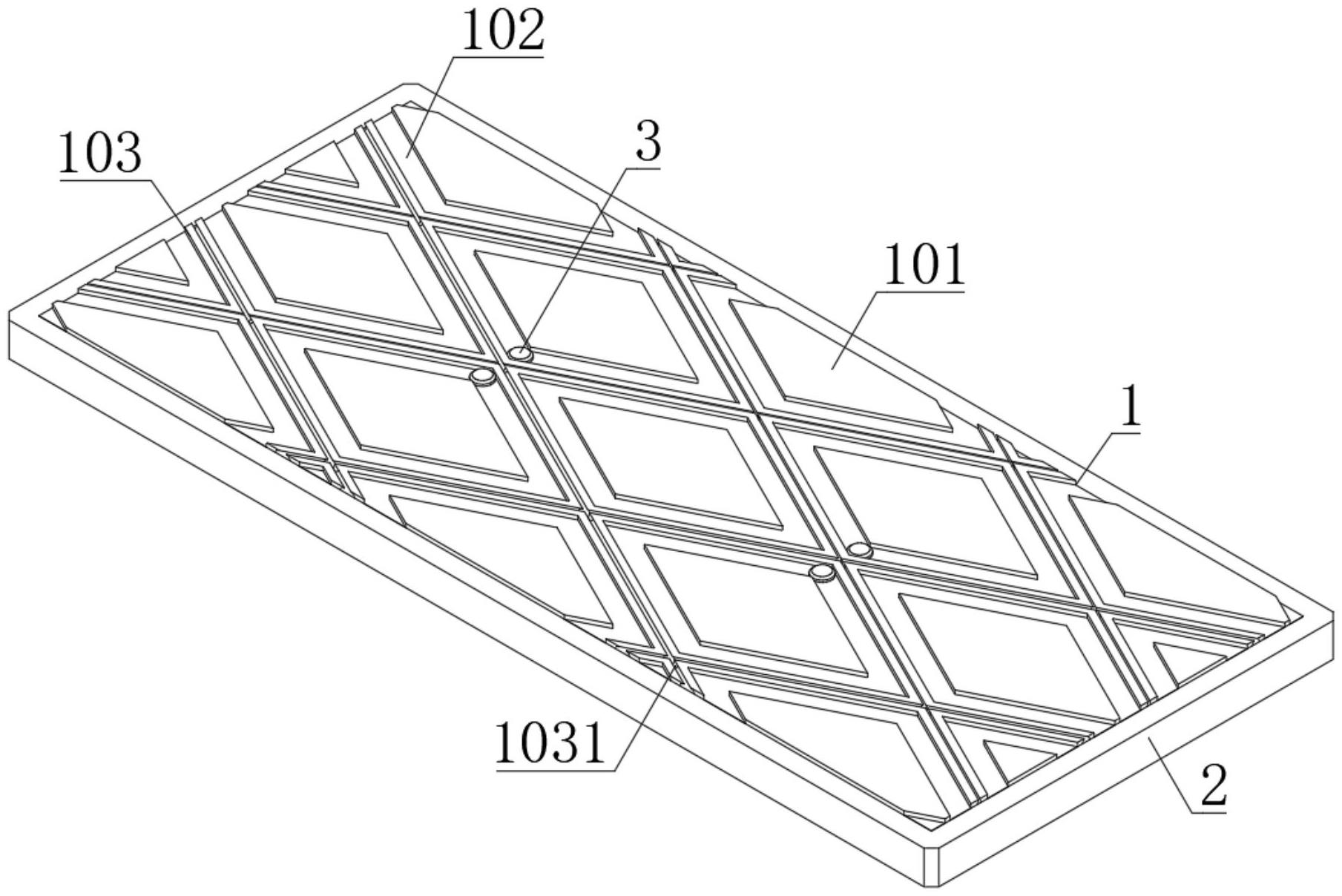

本实用新型公开了一种冷轧激光焊接光整刀片,属于光整加工技术领域。一种冷轧激光焊接光整刀片,包括光磨刀板,所述光磨刀板的外侧设置有刀板框架,刀板框架与光磨刀板通过卡槽连接,所述光磨刀板的外表面设置有光整刀片,光整刀片设置为菱形结构,所述光整刀片之间设置有流道隔断轴。为解决传统的打磨设备在针对激光焊接所形成的焊缝进行操作时,容易出现过度打磨的情况,进而导致工件的尺寸精度发生变化的问题,利用光整刀片表面的磨板对焊缝进行整平打磨操作,在打磨的过程中,产生的废屑会在移动的过程中进入到分屑边槽中,这样可以有效的避免大量的废屑堆积在工件以及刀片的表面,提升光整精度。
