授权公布号:CN103427912B
塑料光纤接收器
有效
申请
2013-08-29
申请公布
2013-12-04
授权
2015-12-16
预估到期
2033-08-29
| 申请号 | CN201310385281.2 |
| 申请日 | 2013-08-29 |
| 申请公布号 | CN103427912A |
| 申请公布日 | 2013-12-04 |
| 授权公布号 | CN103427912B |
| 授权公告日 | 2015-12-16 |
| 分类号 | H04B10/60 |
| 分类 | 电通信技术; |
| 申请人名称 | 四川汇源塑料光纤有限公司 |
| 申请人地址 | 四川省成都市崇州市工业集中发展区世纪大道 |
专利法律状态
2015-12-16
授权
状态信息
授权
2013-12-25
实质审查的生效
状态信息
实质审查的生效IPC(主分类):H04B 10/60申请日:20130829
2013-12-04
公布
状态信息
公开
摘要

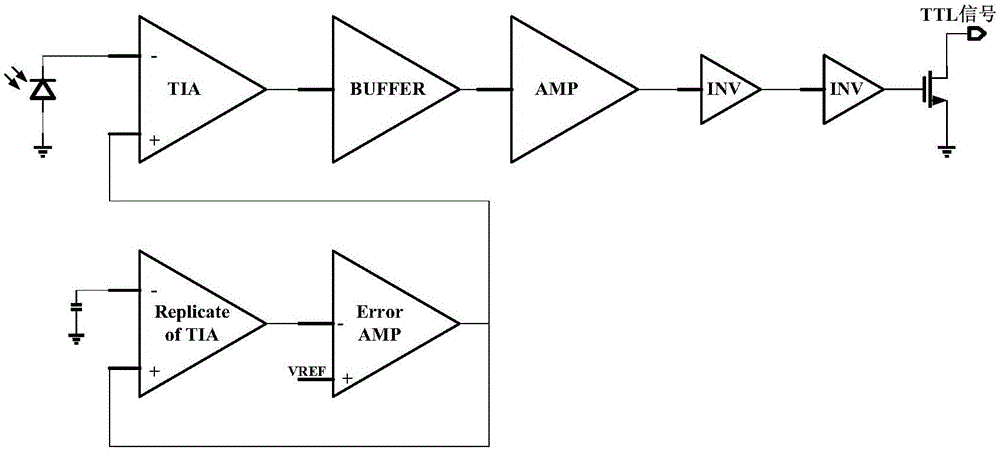

本发明公开了一种塑料光纤接收器,包括光电信号转换器电路模块与跨阻放大器电路模块连接,跨阻放大器电路模块与缓冲放大器电路模块连接,缓冲放大器电路模块与单端放大器电路模块连接,单端放大器电路模块与多级反相器电路模块连接,多级反相器电路模块与输出信号电路模块连接;塑料光纤接收器还包括:镜像跨阻放大器电路模块与跨阻放大器电路模块连接;误差放大器电路模块与跨阻放大器电路模块连接;镜像跨阻放大器电路模块与误差放大器电路模块连接。本发明塑料光纤接收器在电路结构中加入镜像跨阻放大器和误差放大器,稳定了跨阻放大器的输入偏置点,从而提高接收器的良品率和工作温度范围。
