授权公布号:CN213728147U
一种线缆印字内容的擦拭装置
有效
申请
2020-11-20
申请公布
1970-01-01
授权
2021-07-20
预估到期
2030-11-20
| 申请号 | CN202022713916.5 |
| 申请日 | 2020-11-20 |
| 授权公布号 | CN213728147U |
| 授权公告日 | 2021-07-20 |
| 分类号 | B08B3/02;B08B1/02 |
| 分类 | 清洁; |
| 申请人名称 | 四川远通通信有限公司 |
| 申请人地址 | 四川省成都市中国(四川)自由贸易试验区成都市双流区西南航空港经济开发区龙湖路48号 |
专利法律状态
2021-07-20
授权
状态信息
授权
摘要

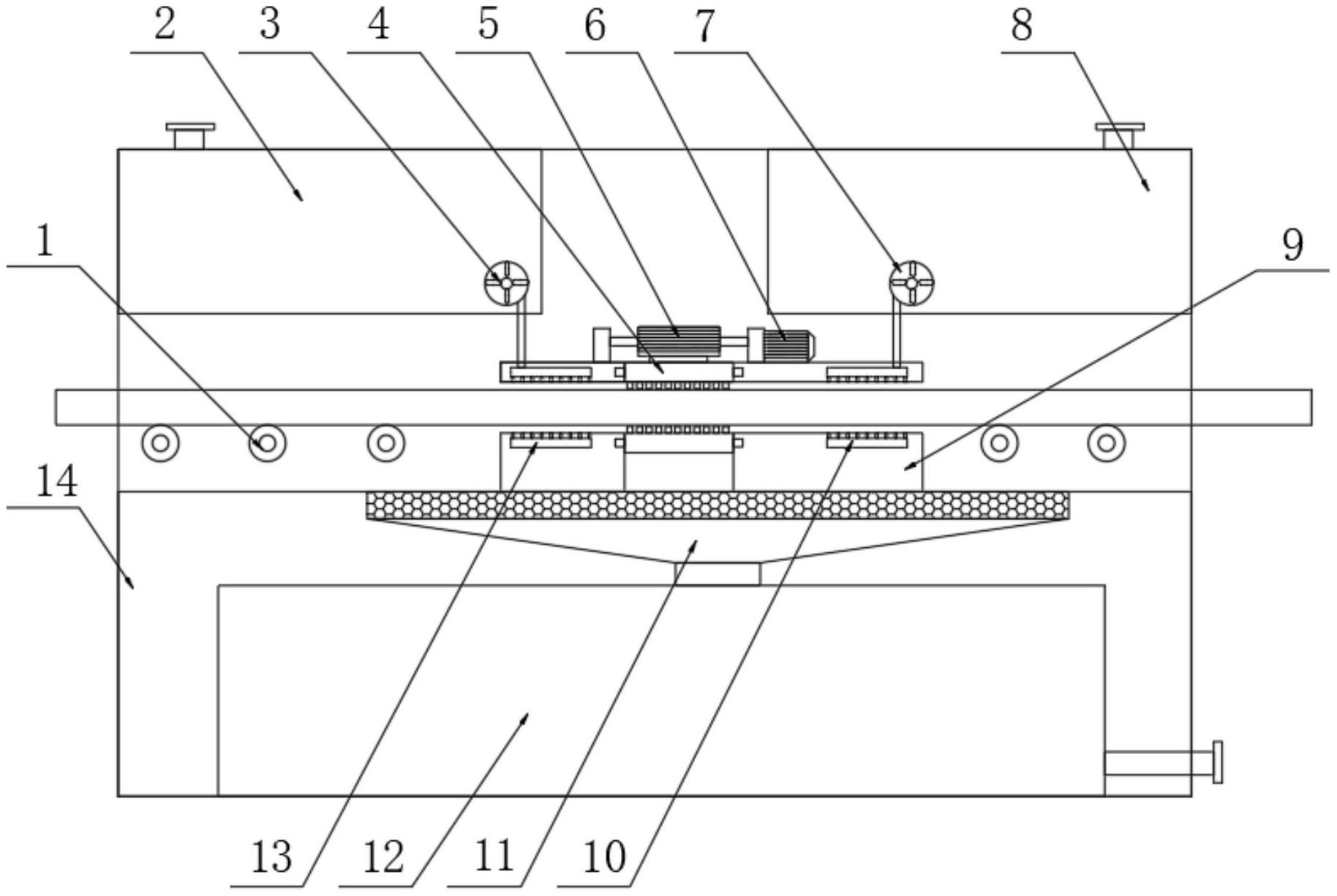

本实用新型公开了一种线缆印字内容的擦拭装置,包括擦拭装置本体、擦拭机构和工作台,所述擦拭装置本体内部下端固定设有工作台,所述工作台内部下端固定设有废水箱,所述废水箱上端固定设有漏斗,所述工作台上端表面固定设有擦拭机构,所述擦拭机构内部中间旋转设有转动环,所述转动环内侧表面固定设有棉纱,所述转动环外侧表面固定设有若干个啮齿,线缆通过通孔进入在辅助辊的作用下进入擦拭机构内部,第一水泵将清洗液箱内的清洗液通过出料头喷在线缆表面,之后线缆进入转动环内侧,驱动电机带动齿轮旋转,从而对转动环表面的啮齿作用,带动转动环通过轴承旋转,通过转动环内侧的棉纱对线缆表面的字体进行擦拭,提高了擦拭效率。
