授权公布号:CN111929781B
一种光缆临时护套
有效
申请
2020-08-11
申请公布
2020-11-13
授权
2023-05-05
预估到期
2040-08-11
| 申请号 | CN202010803553.6 |
| 申请日 | 2020-08-11 |
| 申请公布号 | CN111929781A |
| 申请公布日 | 2020-11-13 |
| 授权公布号 | CN111929781B |
| 授权公告日 | 2023-05-05 |
| 分类号 | G02B6/44 |
| 分类 | 光学; |
| 申请人名称 | 杭州富通通信技术股份有限公司 |
| 申请人地址 | 浙江省杭州市富阳区银湖开发区 |
专利法律状态
2023-05-05
授权
状态信息
授权
2020-11-13
公布
状态信息
公布
摘要

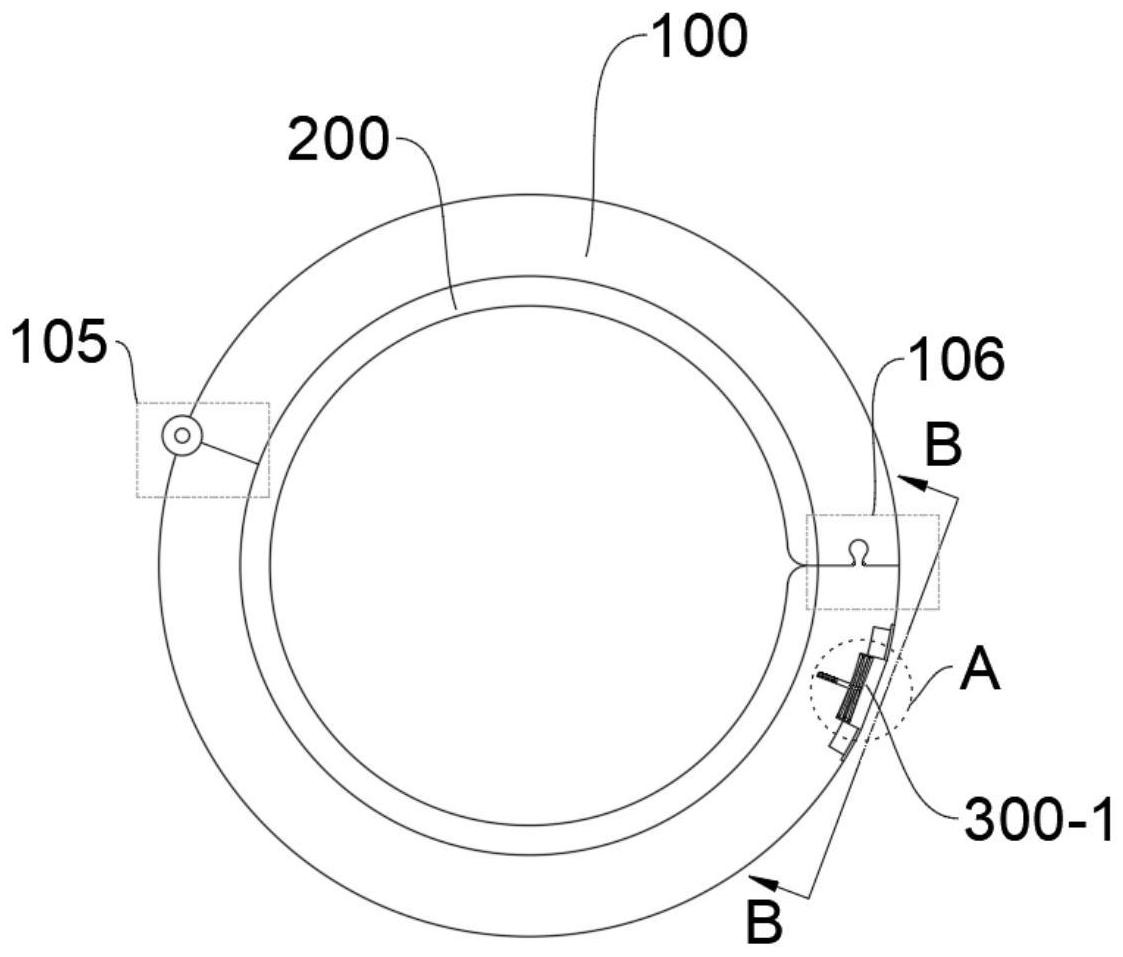

本发明属于光缆领域,尤其涉及一种光缆临时护套。包括:壳体和贴合部;所述壳体为筒形,由两段弧形材构成,两段弧形材的一端相互铰接,另一端设有扣槽部用以固定组装,壳体内还设置有充气结构;所述贴合部为气囊、贴合设置在壳体内表面,壳体内设有气道,充气结构通过气道连通至贴合部;所述充气结构包括气弹和按压部,气弹连通气道,按压部由按键和内杆组成,内杆上部设有沿壳体轴向的气孔,壳体外壁设有陷槽,按压部设置于陷槽中,陷槽底部还设有孔道,孔道上方对应的气道上设有上下的通孔,内杆一端与按键内侧固定连接,另一端依次穿过通孔和孔道,并与孔道弹性连接。本发明能够对光缆实现快速高效的修复和保护。
