授权公布号:CN209709258U
充电盖锁止结构及汽车充电口装置
有效
申请
2019-06-18
申请公布
1970-01-01
授权
2019-11-29
预估到期
2029-06-18
| 申请号 | CN201920916173.6 |
| 申请日 | 2019-06-18 |
| 授权公布号 | CN209709258U |
| 授权公告日 | 2019-11-29 |
| 分类号 | H01R13/502;H01R13/66;H01R13/70;B60L53/16 |
| 分类 | 基本电气元件; |
| 申请人名称 | 环球车享汽车租赁有限公司 |
| 申请人地址 | 上海市嘉定区安亭镇墨玉南路888号1702室 |
专利法律状态
2019-11-29
授权
状态信息
授权
摘要

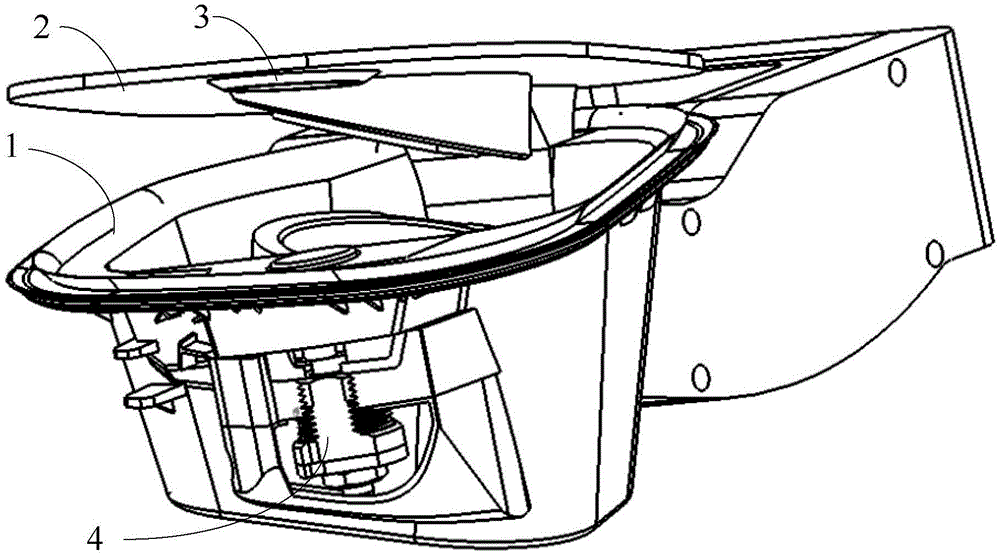

本实用新型提供了一种充电盖锁止结构及汽车充电口装置,其中包括分别设置于充电盖和充电座上的铁磁性片和充电盖锁止组件,且充电盖锁止组件包括:断电保持电磁铁,未通电时,磁性吸附铁磁性片,以将充电盖锁止于充电座上;触发开关和电磁铁通电电路;活动机构;活动机构受到压力而运动至与触发开关相接触时,触发开关触发电磁铁通电电路对断电保持电磁铁通电消磁。本实用新型通过磁性吸附铁磁性片来锁止充电盖,充电盖依次通过铁磁性片和断电保持电磁铁带动活动机构向触发开关运动,以触发电磁铁通电电路,断电保持电磁铁通电消磁后会与铁磁性片分离,以分离充电座与充电盖,在自动充电控制系统出现故障的情况下,可以实现手动应急充电。
