授权公布号:CN210746872U
一种植保药壶壶口结构
有效
申请
2019-10-22
申请公布
1970-01-01
授权
2020-06-16
预估到期
2029-10-22
| 申请号 | CN201921777063.2 |
| 申请日 | 2019-10-22 |
| 授权公布号 | CN210746872U |
| 授权公告日 | 2020-06-16 |
| 分类号 | A01M7/00 |
| 分类 | 农业;林业;畜牧业;狩猎;诱捕;捕鱼; |
| 申请人名称 | 安阳全丰航空植保科技股份有限公司 |
| 申请人地址 | 河南省安阳市北关区工业园创业大道中段路北 |
专利法律状态
2020-06-16
授权
状态信息
授权
摘要

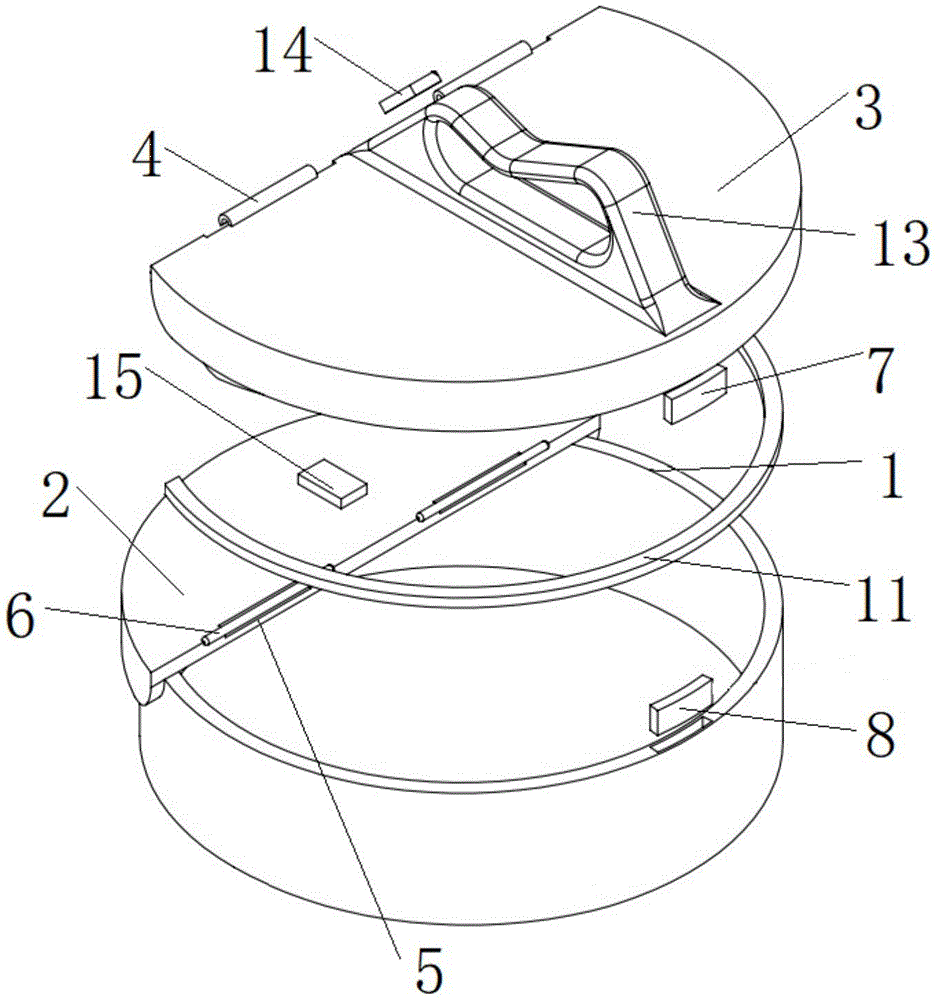

本实用新型提出了一种植保药壶壶口结构,包括壶体,壶体上端的一侧设置有固定壶盖,另一侧设置有旋转壶盖,旋转壶盖的一端与固定壶盖转动相连,另一端与壶体可打开连接,旋转壶盖的下端设置有开口朝向固定壶盖的导流槽,导流槽外侧的旋转壶盖上设置有与壶体上端卡装的卡槽,卡槽内设置有密封圈,旋转壶盖的上端设置有手提把手,手提把手靠近固定壶盖的一端设置有第一磁铁,固定壶盖上设置有与第一磁铁配合的第二磁铁。本实用新型操作简单,安全可靠,提高作业效率,通过设置导流槽,防止药液溅出,并引导喷溅在旋转壶盖上的药液流至壶体,第一磁铁和第二磁铁的配合,实现旋转壶盖打开时位置的固定,避免旋转壶盖的自动闭合,影响加药。
