授权公布号：CN102110878B

宽频多频单极子天线

有效

申请

2011-01-06

申请公布

2011-06-29

授权

2013-06-26

预估到期

2031-01-06

申请号	CN201110001533.8
申请日	2011-01-06
申请公布号	CN102110878A
申请公布日	2011-06-29
授权公布号	CN102110878B
授权公告日	2013-06-26
分类号	H01Q1/36;H01Q5/01;H01Q9/30
分类	基本电气元件;
申请人名称	杭州平治信息技术股份有限公司
申请人地址	浙江省杭州市江干区九盛路9号A18幢5楼518室

专利法律状态

2020-06-02 专利申请权、专利权的转移

状态信息

专利权的转移；IPC(主分类):H01Q1/36；登记生效日:20200512；变更事项:专利权人；变更前:广东晖速通信技术股份有限公司；变更后:杭州平治信息技术股份有限公司；变更事项:地址；变更前:523000 广东省东莞市东城区牛山外经工业园景观路主山工业区2号；变更后:310000 浙江省杭州市江干区九盛路9号A18幢5楼518室

2017-05-10 著录事项变更

状态信息

著录事项变更；IPC(主分类):H01Q1/36；变更事项:发明人；变更前:洪涛龚琦龚书喜刘英姜文于松涛；变更后:洪涛陈晖龚琦龚书喜刘英姜文于松涛

2017-02-01 专利申请权、专利权的转移

状态信息

专利权的转移；IPC(主分类):H01Q1/36；登记生效日:20170112；变更事项:专利权人；变更前:西安电子科技大学；变更后:广东晖速通信技术股份有限公司；变更事项:地址；变更前:710071 陕西省西安市太白南路2号；变更后:523000 广东省东莞市东城区牛山外经工业园景观路主山工业区2号

2013-06-26 授权

状态信息

授权

2011-08-10 实质审查的生效

状态信息

实质审查的生效IPC(主分类):H01Q 1/36申请日:20110106

2011-06-29 公布

状态信息

公布

摘要

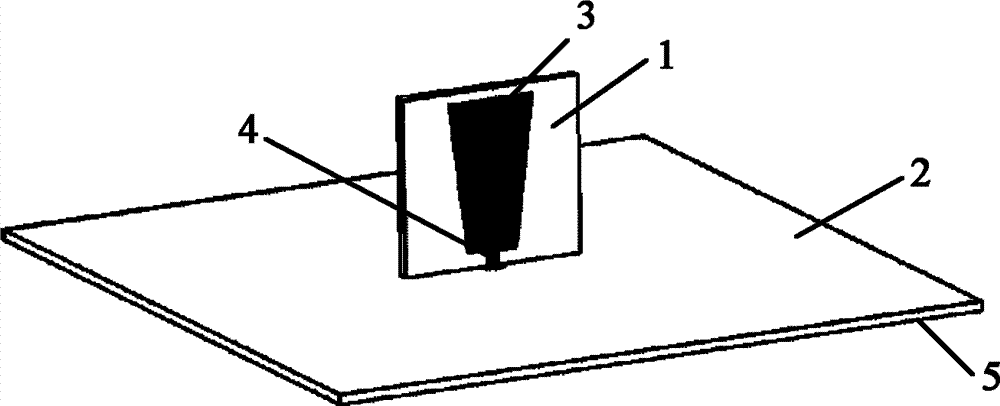

本发明公开了一种宽频多频单极子天线，主要解决现有单极子天线单频和多个单极子天线实现多频时占用空间大的问题。该天线包括辐射单元(3)，馈电线(4)，辐射地板(5)，辐射单元垂直固定置在辐射地板的中心，辐射单元和馈电线印制在上介质材料板(1)上，辐射地板印制在下介质材料板(2)上，馈电线和辐射地板分别与同轴线内芯和外芯相连进行馈电，其中辐射单元采用上底边长，下底边短的梯形结构，辐射地板为矩形，该矩形地板上开有四组圆环十字形缝隙，这些缝隙点均匀对称分布在辐射地板中心的周围。本发明低频可实现2.01GHz-2.59GHz的工作频带，高频可实现4.3GHz-5.62GHz的工作频带，充分覆盖了TD-SCDMA、TD-LTE、Bluetooth、WLAN的工作频带，减小占用的空间体积。
