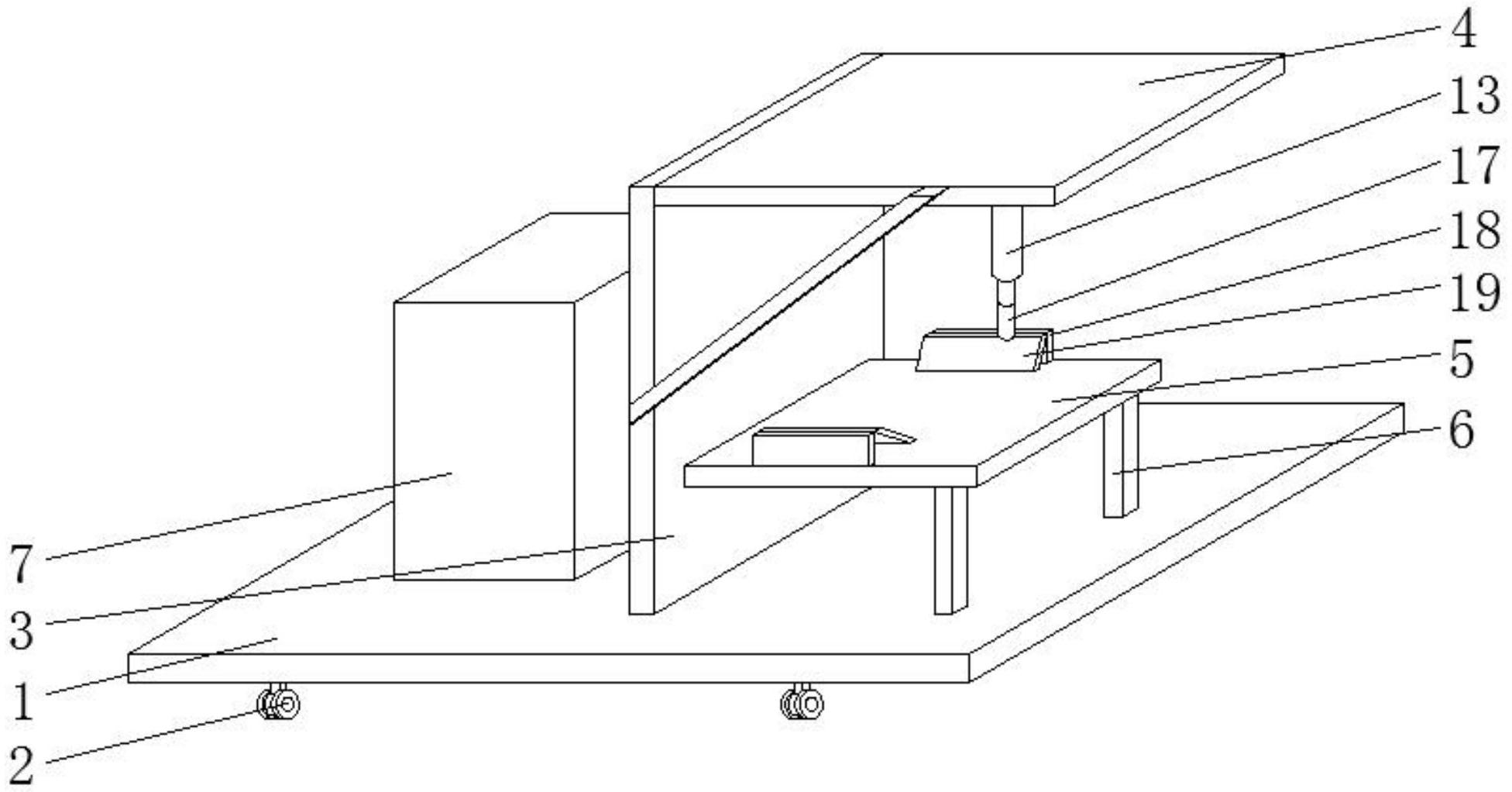

本实用新型公开了一种轮速传感器的骨架焊接装置，包括底板，底板顶部一侧设有支撑板，底板顶部另一侧设有焊接机主体，顶板底部设有安装架、滑轨和第一连接块，滑轨内匹配设有滑板，滑板底部设有第二连接块和第一电动推杆，安装架底部设有电机，电机的输出轴一端设有丝杆，第一电动推杆一端设有焊接头，第一连接板顶部两侧均固定设有第二连接板，第二连接板侧壁顶部设有活动连接的第三连接板，第三连接板和第二连接板通过铰链连接，第二连接板侧壁固定设有第三连接块，第三连接块侧壁设有活动连接的第二电动推杆，第三连接板侧壁固定设有第四连接块。本实用新型使用方便快捷，可实现快速固定骨架，便于焊接。
