授权公布号:CN210571969U
多应用场景的拉曼光谱仪
有效
申请
2019-05-15
申请公布
1970-01-01
授权
2020-05-19
预估到期
2029-05-15
| 申请号 | CN201920698157.4 |
| 申请日 | 2019-05-15 |
| 授权公布号 | CN210571969U |
| 授权公告日 | 2020-05-19 |
| 分类号 | G01N21/65;G01N21/03 |
| 分类 | 测量;测试; |
| 申请人名称 | 河北伊诺光学科技股份有限公司 |
| 申请人地址 | 河北省张家口市高新区胜利中路249号凯地广场B座4层、5层 |
专利法律状态
2020-05-19
授权
状态信息
授权
摘要

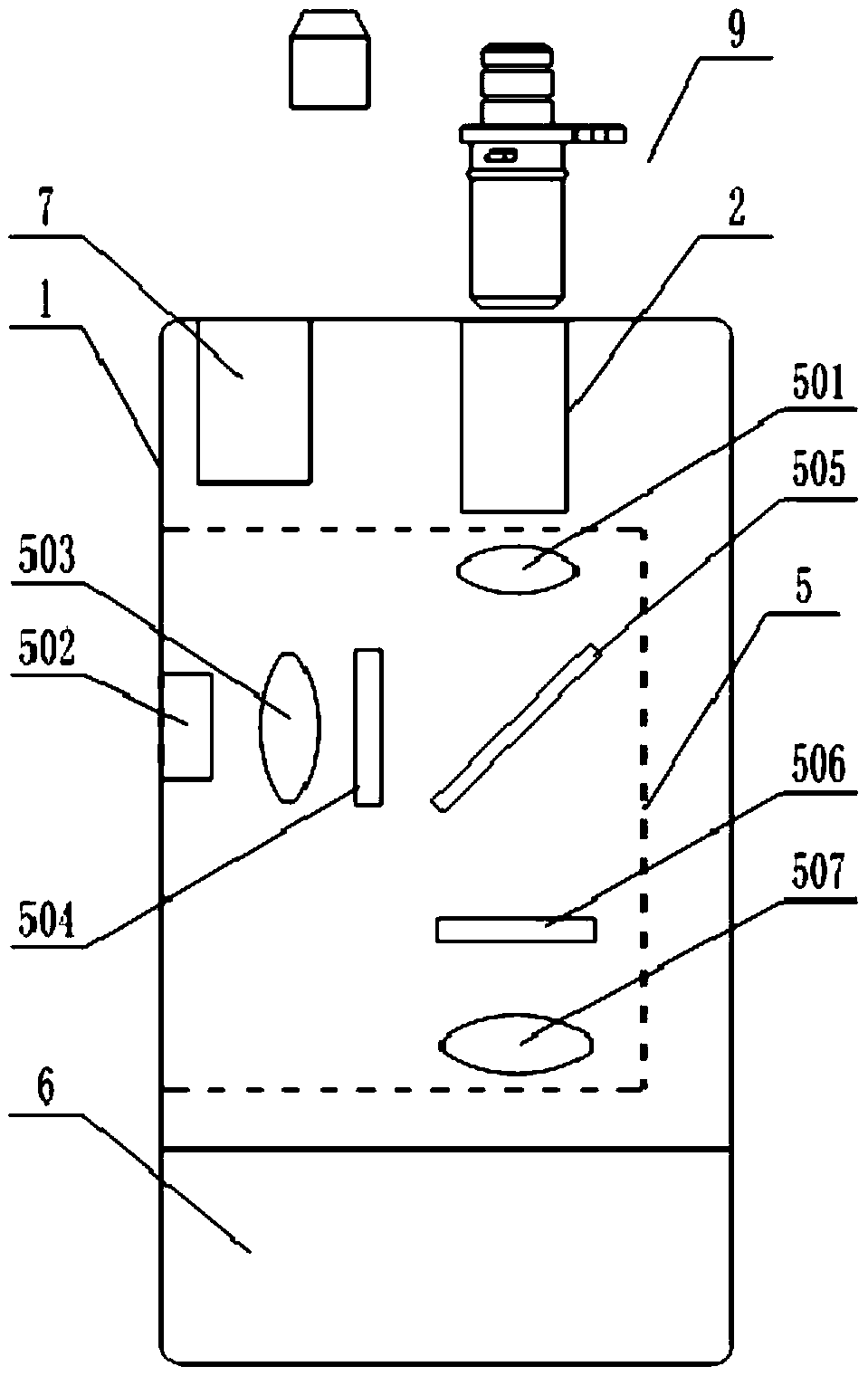

本实用新型涉及检测设备技术领域,具体而言,涉及一种多应用场景的拉曼光谱仪,其包括壳体、样品池和外置探头,样品池位于壳体内部且样品池的开口位于壳体的一端,样品池的底部开设有通光窗口,位于壳体内且正对通光窗口的位置设置有拉曼光谱仪的第一检测物镜,第一检测物镜的一个焦点位于样品池内;外置探头一端可匹配固定在样品池内,外置探头内设置有透镜组,透镜组用于将通过第一检测物镜的光线聚焦于外置探头的另一端。实现了内置样品池和外置探头的转化,可以通过内置的样品池对盛装有液体待测样品的样品瓶进行测定,还可以通过外置探头对固体样品进行直接测定,可以用于多种使用场景,且两种使用方式的切换简单,操作方便。
