授权公布号:CN108533789B
一种气液混合阀
有效
申请
2018-05-29
申请公布
2018-09-14
授权
2023-11-24
预估到期
2038-05-29
| 申请号 | CN201810530694.8 |
| 申请日 | 2018-05-29 |
| 申请公布号 | CN108533789A |
| 申请公布日 | 2018-09-14 |
| 授权公布号 | CN108533789B |
| 授权公告日 | 2023-11-24 |
| 分类号 | F16K11/04;F16K27/02 |
| 分类 | 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热; |
| 申请人名称 | 江苏新美星包装机械股份有限公司 |
| 申请人地址 | 江苏省苏州市张家港经济开发区南区(新泾东路新美星) |
专利法律状态
2023-11-24
授权
状态信息
授权
2018-10-16
实质审查的生效
状态信息
实质审查的生效;IPC(主分类):F16K11/04;申请日:20180529
2018-09-14
公布
状态信息
公布
摘要

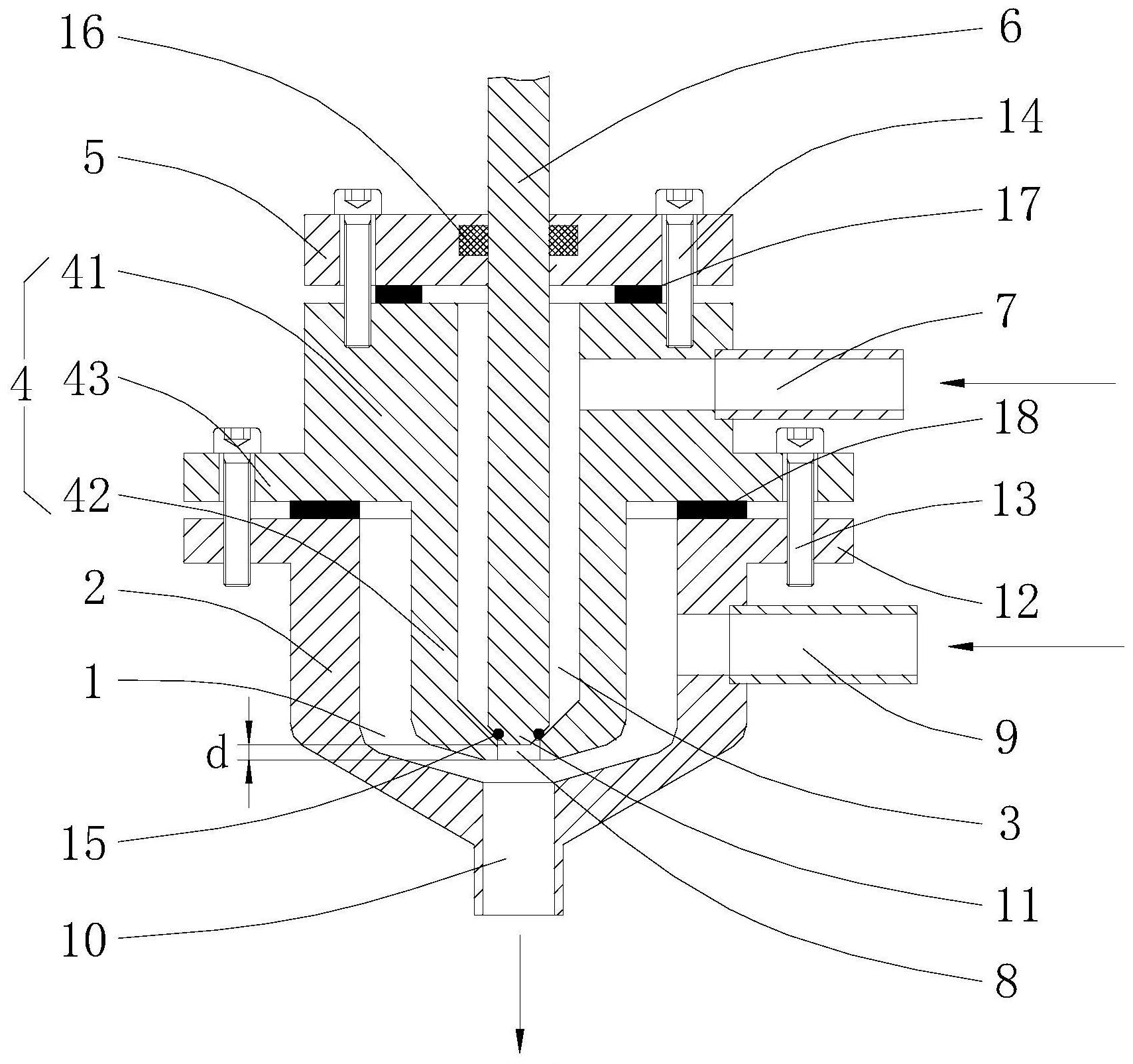

本发明公开了一种气液混合阀,包括具有第一腔体的第一阀座、具有第二腔体的第二阀座、设于第二阀座上方的盖板、上下活动的穿设于第二腔体中的阀芯,第二阀座包括阀座本体、用于伸入第一腔体中的第一延伸部、用于封住第二腔体的第二延伸部;气液混合阀还包括设于阀座本体上的进液管、设于第一延伸部底部的出液口、设于第一阀座上的进气管、设于第一阀座底部的出料管;阀芯包括用于抵触第一延伸部的内侧周部以阻止液体进入第一腔体中的第一端部,第一端部抵触第一延伸部时,阀芯的底部沿其长度延伸方向高出第一延伸部的底部的距离为d,其中0≤d≤3mm。本发明一种气液混合阀,液体和气体持续混合时始终充满第二腔体,混合时液体流量稳定。
