授权公布号:CN220252160U
用于激光雷达的共形视窗组件及激光雷达
有效
申请
2023-06-16
申请公布
1970-01-01
授权
2023-12-26
预估到期
2033-06-16
| 申请号 | CN202321553314.5 |
| 申请日 | 2023-06-16 |
| 授权公布号 | CN220252160U |
| 授权公告日 | 2023-12-26 |
| 分类号 | G01S7/481;G01S17/931 |
| 分类 | 测量;测试; |
| 申请人名称 | 上海禾赛科技有限公司 |
| 申请人地址 | 上海市嘉定区新徕路468号园区二号楼 |
专利法律状态
2023-12-26
授权
状态信息
授权
摘要

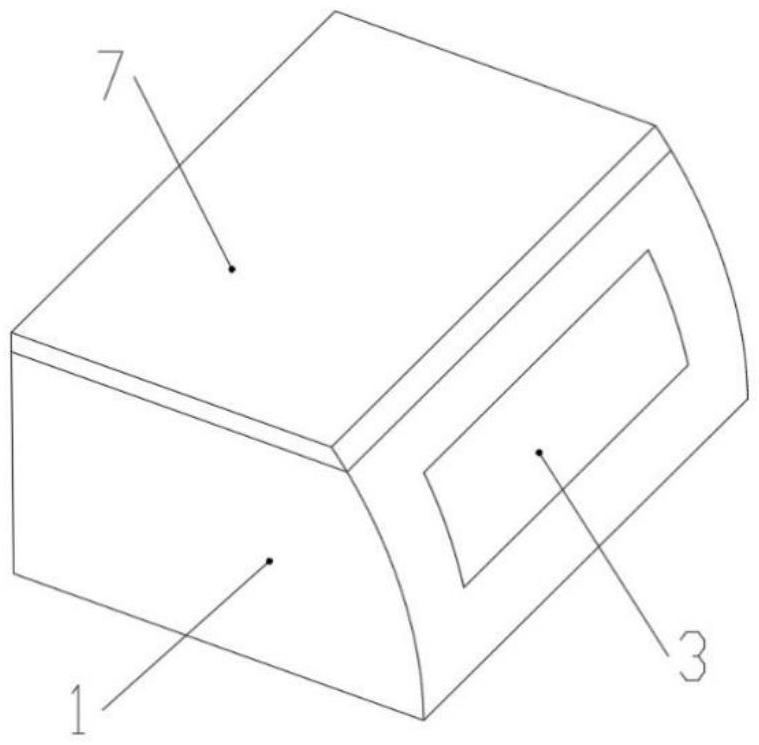

本实用新型提供了一种用于激光雷达的共形视窗组件以及激光雷达,该共形视窗组件包括共形视窗(3)、密封件(4)、固定件(6)以及紧固件(5);共形视窗(3)安装在激光雷达的外壳(1)上,并通过共形视窗(3)上与外壳(1)相对应的安装面(9)定位;固定件(6)在紧固件(5)的作用下可向密封件(4)施加压力,使密封件(4)对共形视窗(3)进行密封,并将共形视窗(3)固定在外壳(1)上。本实用新型通过将共形视窗安装在外壳内以实现共形视窗的精准定位,并通过在共形视窗上添加密封件、同时配合使用固定件与紧固件的方式实现共形视窗的可靠固定和密封,由此将定位与固定以及密封分开的方式实现了激光雷达共形视窗的精准安装,能够保证共形视窗在温度变化以及冲击振动等工况下固定精度和密封性能的稳定性。
