授权公布号：CN206487616U

涡旋式电动压缩机

有效

申请

2017-01-19

申请公布

1970-01-01

授权

2017-09-12

预估到期

2027-01-19

申请号	CN201720064609.4
申请日	2017-01-19
授权公布号	CN206487616U
授权公告日	2017-09-12
分类号	F04C18/02;F04C29/12;F04C23/02
分类	液体变容式机械；液体泵或弹性流体泵;
申请人名称	柳州易舟汽车空调有限公司
申请人地址	广西壮族自治区柳州市阳和工业新区阳泰路东3号

专利法律状态

2017-09-12 授权

状态信息

授权

摘要

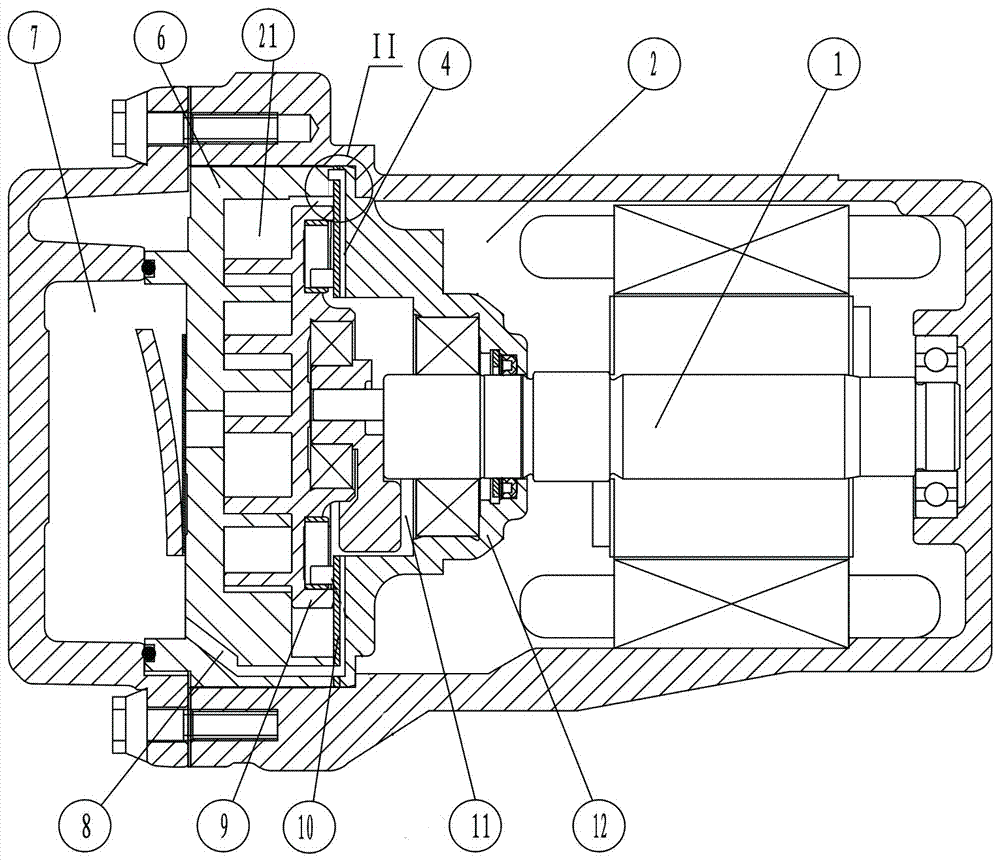

本实用新型公开了一种涡旋式电动压缩机，包括与静涡盘旋接的动涡盘，所述静涡盘通过耐磨垫片与轴承座的端面相抵接，所述动涡盘通过耐磨垫片与所述轴承座的端面相滑接，在该端面与所述耐磨垫片之间设有多条与背压腔连通的通道，一条通道I通过节流通道与所述吸气腔连通；所述节流通道的横截面面积为0.1mm<sup>2</sup>～2mm<sup>2</sup>，所述节流通道的长度为10mm～150mm。较之现有技术，本实用新型可使动涡盘与静涡盘之间、动涡盘、耐磨垫片及与轴承座端面之间的压力变小，摩擦力变小，降低压缩机功耗并可靠性得到提升。
