授权公布号:CN216196248U
一种帽型截面的墙体次龙骨结构
有效
申请
2021-07-09
申请公布
1970-01-01
授权
2022-04-05
预估到期
2031-07-09
| 申请号 | CN202121558164.8 |
| 申请日 | 2021-07-09 |
| 授权公布号 | CN216196248U |
| 授权公告日 | 2022-04-05 |
| 分类号 | E04F13/22 |
| 分类 | 建筑物; |
| 申请人名称 | 华新顿现代钢结构制造有限公司 |
| 申请人地址 | 湖北省仙桃市沙嘴办事处叶王路西侧8-1幢、8-2幢、8-3幢1-2层 |
专利法律状态
2022-04-05
授权
状态信息
授权
摘要

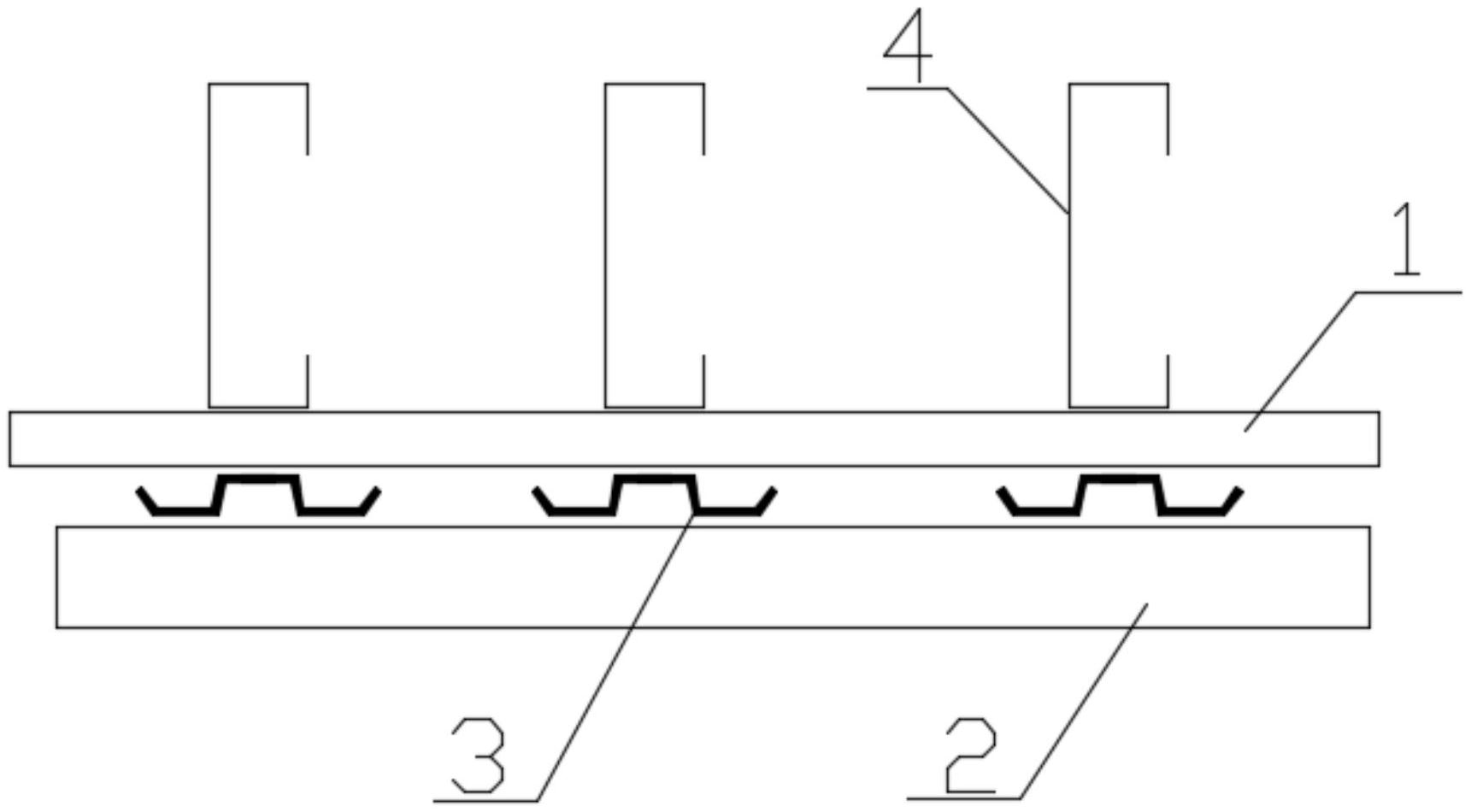

本实用新型提出了一种帽型截面的墙体次龙骨结构,包括结构板以及结构板底面安装的装饰板,所述结构板和装饰板之间还设有若干个次龙骨,所述次龙骨呈翅膀状,包括倒U形中段以及处于倒U形中段两侧一体成型的U型侧翼段,所述倒U形中段的槽底面与结构板的底面贴合固定连接,所述U型侧翼段的槽底面与装饰板的顶面贴合固定连接。本实用新型通过在结构板和装饰板之间设置次龙骨,通过次龙骨的U形中段和U型侧翼段分别与之固定进而形成一个整体,在保证承载力的前提下减轻墙体的质量;整个安装都采用模块化的构件组成,极大的满足了房屋模块化的需求。
