授权公布号:CN211174662U
一种不喘振的多级离心鼓风机
有效
申请
2019-11-13
申请公布
1970-01-01
授权
2020-08-04
预估到期
2029-11-13
申请号 CN201921954730.X
申请日 2019-11-13
授权公布号 CN211174662U
授权公告日 2020-08-04
分类号 F04D17/12
分类 液体变容式机械;液体泵或弹性流体泵;
申请人名称 山东临风科技股份有限公司
申请人地址 山东省临沂市河东区临沂经济技术开发区杭州路25号

专利法律状态

2020-08-04 授权
状态信息
授权

摘要

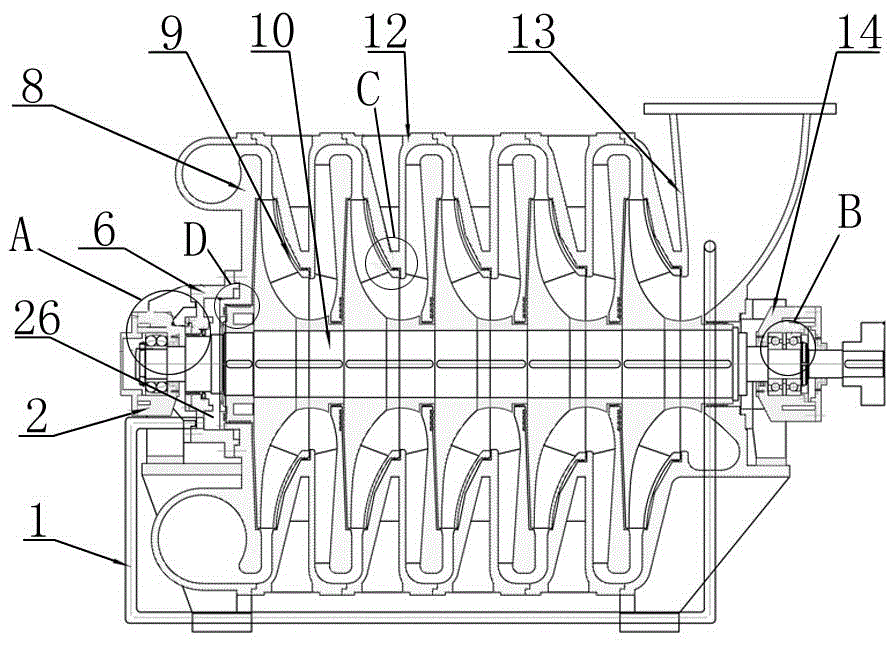

本实用新型公开一种不喘振的多级离心鼓风机,它包括进气机壳、出气机壳、中间机壳、主轴和叶轮;出气机壳的出口端处设有风量感应器;出气机壳上设有排气管;主轴的两端分别设有进气、出气轴承座;出气轴承座上设有振动传感器;叶轮与主轴传动连接;出气机壳与主轴的连接处设有平衡盘;平衡盘的外侧设有密封罩,且密封罩的一端与出气机壳连接,另一端与主轴连接;密封罩与主轴的连接处设有位移感应器;密封罩与平衡盘之间形成一密封腔室;密封腔室通过回气管与进气机壳连通。本实用新型优化了气体回流及密封结构,不仅能够克服因轴承损坏引起的间隙变化损坏设备,更能避免因系统阻力变化与风机压力不适应造成的设备损坏,确保鼓风机能可靠运行。
