授权公布号:CN111610114B
一种管线钢裂纹扩展阻力测试方法
有效
申请
2020-04-30
申请公布
2020-09-01
授权
2023-04-11
预估到期
2040-04-30
| 申请号 | CN202010364652.9 |
| 申请日 | 2020-04-30 |
| 申请公布号 | CN111610114A |
| 申请公布日 | 2020-09-01 |
| 授权公布号 | CN111610114B |
| 授权公告日 | 2023-04-11 |
| 分类号 | G01N3/34;G01N3/06;G01N1/28 |
| 分类 | 测量;测试; |
| 申请人名称 | 陕西省天然气股份有限公司 |
| 申请人地址 | 陕西省西安市经开区A1区开元路2号 |
专利法律状态
2023-04-11
授权
状态信息
授权
2020-09-01
公布
状态信息
公布
摘要

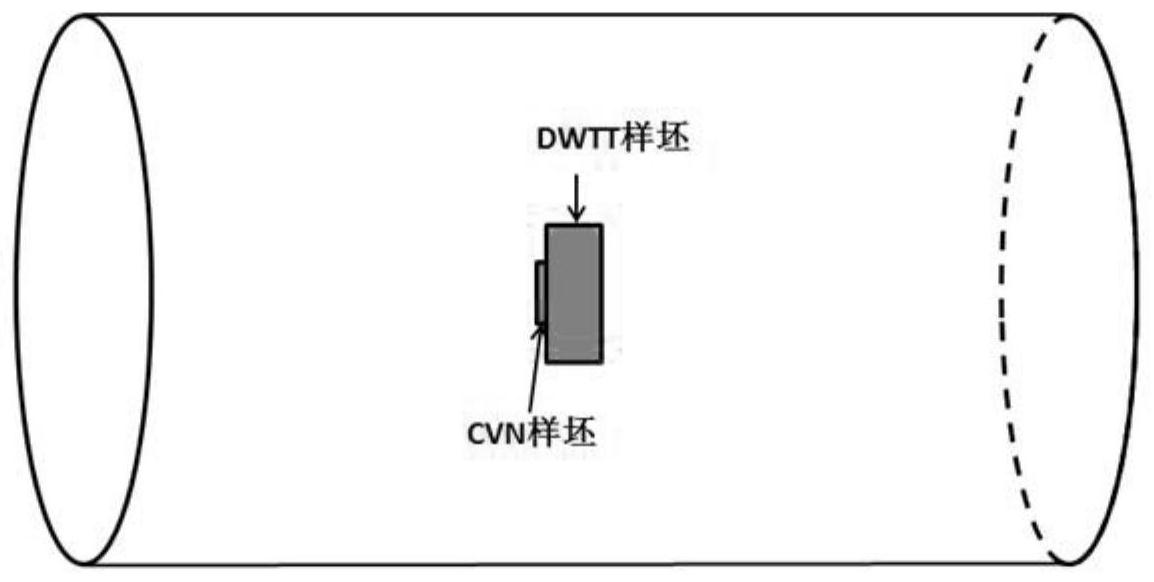

本发明公开了一种管线钢裂纹扩展阻力测试方法,具体为:首先,在钢管中间部位,沿钢管的环向切取改进的DWTT试样,在采用线切割方式对改进的DWTT试样加工缺口,然后在改进的DWTT试样背部中间位置采用线切割方式开背槽,并采用高强高韧钢填充,打磨光滑后在缺口与背槽之间标记刻度线;最后进行DWTT试验,试验过程中采集锤头的载荷‑位移和载荷‑时间曲线,并进行高速摄像,得到有效DWTT能量。本发明的方法中,裂纹的稳态扩展速度在200m/s以上,与全尺寸爆破试验一致,远高于常规落锤试验中的裂纹扩展速度,同时有效避免了异常断口的产生,并且得到的有效DWTT能量可以准确反映高速扩展裂纹扩展阻力的大小。
