授权公布号:CN207514815U
一种新型LED光导汽车侧转向灯
有效
申请
2017-11-24
申请公布
1970-01-01
授权
2018-06-19
预估到期
2027-11-24
| 申请号 | CN201721585944.5 |
| 申请日 | 2017-11-24 |
| 授权公布号 | CN207514815U |
| 授权公告日 | 2018-06-19 |
| 分类号 | F21S43/14;F21V15/02;F21V8/00;F21V23/00;F21V17/12;F21V19/00;F21Y115/10;F21W107/10;F21W103/20 |
| 分类 | 照明; |
| 申请人名称 | 南宁燎旺车灯股份有限公司 |
| 申请人地址 | 广西壮族自治区南宁市振华路26号 |
专利法律状态
2018-06-19
授权
状态信息
授权
摘要

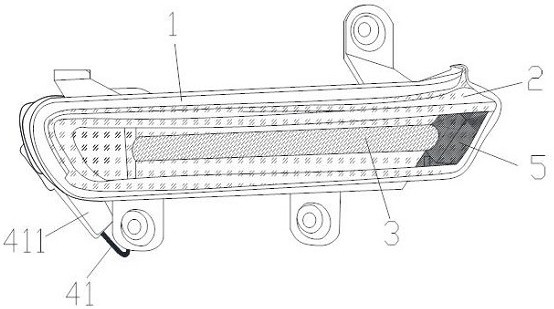

本实用新型属于车灯技术领域,具体涉及一种新型LED光导汽车侧转向灯,包括灯壳本体、配光镜、光导体、LED驱动板组件和装饰板,所述LED驱动板组件、所述光导体和所述装饰板均设置与所述灯壳本体上,所述配光镜焊接于所述灯壳本体形成以空腔结构。所述LED驱动板组件包括电源线、第一电路驱动板、第二电路驱动板、第一LED光源、第二LED光源,所述装饰板的侧面设置一个导光方形孔,第一LED光源发出的光线散发的光线经光导体反射后,再经配光镜折射,再向所述配光镜进行光线投射,所述第二LED光源发出的光线通过所述导光方形孔向配光镜进行光线投射,使光线均匀分布在车辆后方与车身X轴形成5°‑60°的夹角范围区域。本实用新型耗能低、寿命长、导光性好,具有很大的推广价值。
