授权公布号:CN213297431U
一种木护栏及木栈道用护栏
有效
申请
2020-09-11
申请公布
1970-01-01
授权
2021-05-28
预估到期
2030-09-11
| 申请号 | CN202021984576.3 |
| 申请日 | 2020-09-11 |
| 授权公布号 | CN213297431U |
| 授权公告日 | 2021-05-28 |
| 分类号 | E04H17/14 |
| 分类 | 建筑物; |
| 申请人名称 | 天津市绿洲园林景观工程有限公司 |
| 申请人地址 | 天津市滨海新区东丽区津汉公路28公里处亿雄建材市场内四号门2号 |
专利法律状态
2021-05-28
授权
状态信息
授权
摘要

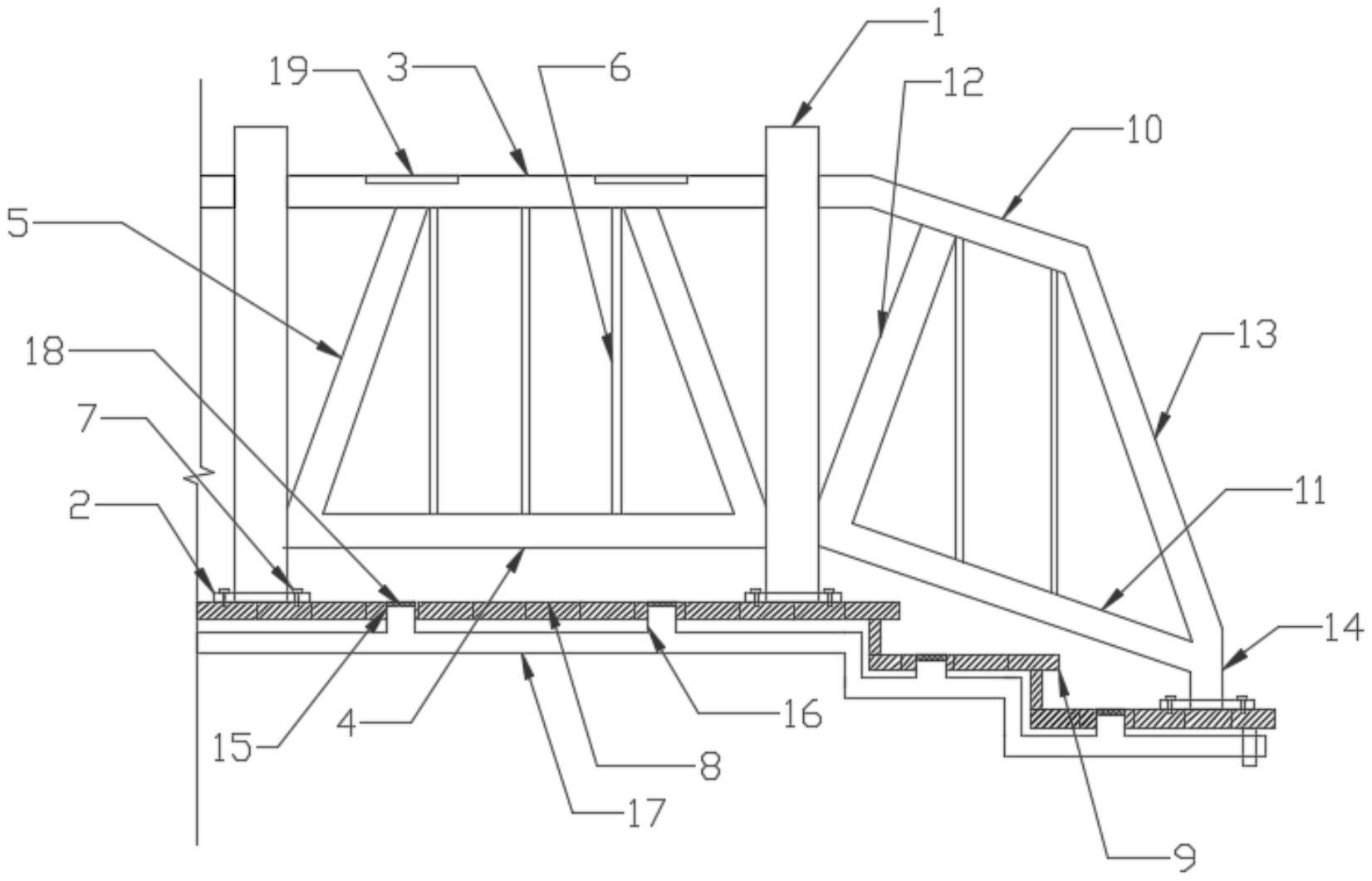

本实用新型公开了一种木护栏及木栈道用护栏,所述木护栏包括多个依次间隔设置的立柱和护栏单元,每个护栏单元设置在相邻的两个立柱之间,每一立柱通过固定底座板固定,每一护栏单元包括上横梁、下横梁和两个侧支撑梁,所述上横梁和下横梁的端部均固定于相邻的两个立柱上,两个侧支撑梁对称倾斜设置,整条下横梁、上横梁的中部段以及两个侧支撑梁构成等腰梯形结构,所述上横梁的中部段以及下横梁之间固定有多个竖直设置的支撑条。本实用新型的木护栏强度大,节约材料。
