授权公布号:CN215716846U
运动地板的弧形弹性结构及运动地板
有效
申请
2021-07-05
申请公布
1970-01-01
授权
2022-02-01
预估到期
2031-07-05
| 申请号 | CN202121517124.9 |
| 申请日 | 2021-07-05 |
| 授权公布号 | CN215716846U |
| 授权公告日 | 2022-02-01 |
| 分类号 | E04F15/02;E04F15/22 |
| 分类 | 建筑物; |
| 申请人名称 | 河北英利奥体育用品有限公司 |
| 申请人地址 | 河北省石家庄市高新区天山大街266号方大科技园10-409 |
专利法律状态
2022-02-01
授权
状态信息
授权
摘要

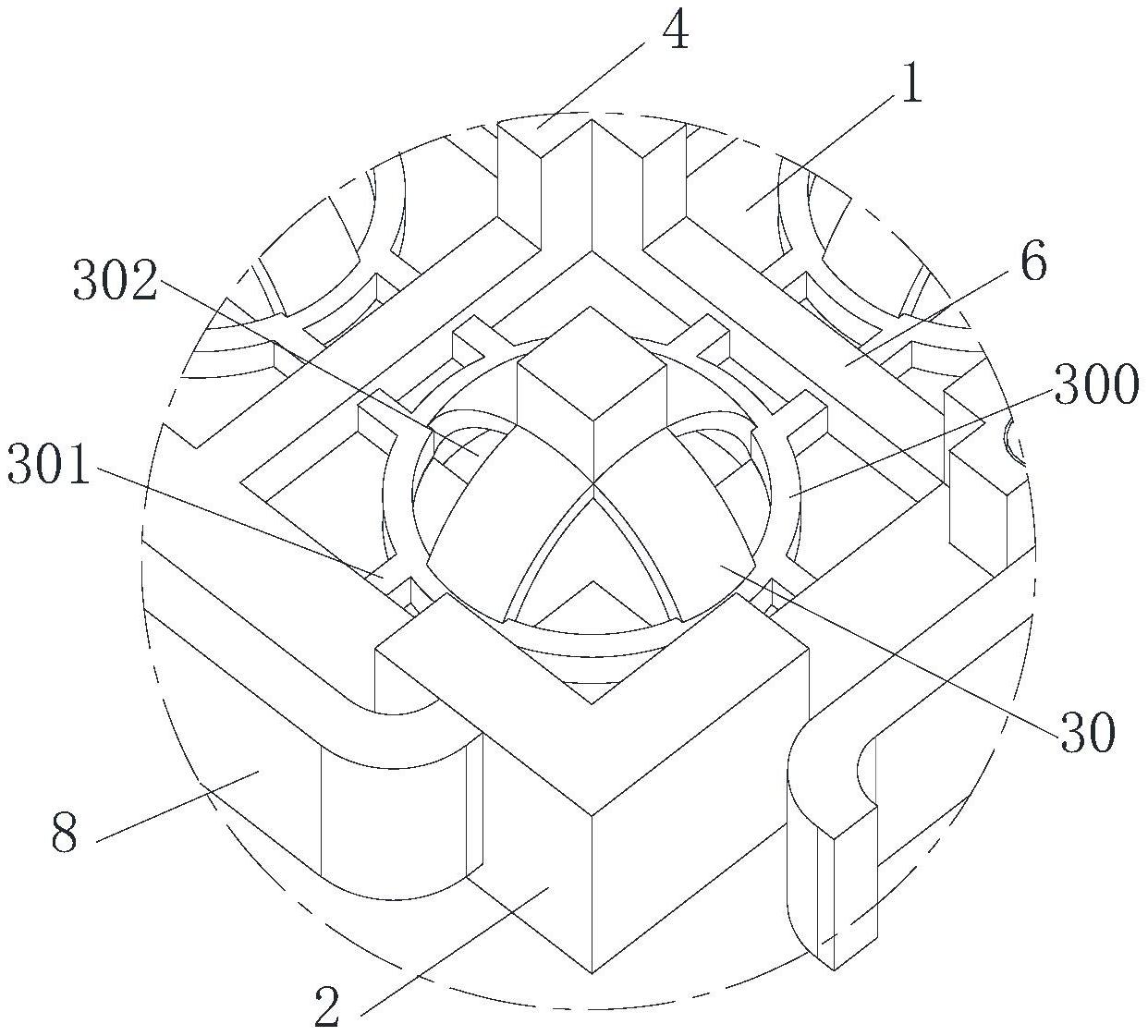

本实用新型提供了一种运动地板的弧形弹性结构及运动地板,本实用新型所提供的运动地板的弧形弹性结构一体成型于运动地板的面板底部。该弧形弹性结构包括支撑部、以及多个由支撑部的顶部向着四周发散、并向上弯曲的弧形连接条,各弧形连接条的顶端固连于面板上。其中,支撑部探出运动地板的底部端面,因各弧形连接条的自身形变,弧形弹性结构形成对运动地板的弹性支撑。本实用新型的运动地板的弧形弹性结构,有利于提高运动地板的弹性效果。
