授权公布号:CN213039992U
一种大管径塑料增强给水管道
有效
申请
2020-08-04
申请公布
1970-01-01
授权
2021-04-23
预估到期
2030-08-04
| 申请号 | CN202021587440.9 |
| 申请日 | 2020-08-04 |
| 授权公布号 | CN213039992U |
| 授权公告日 | 2021-04-23 |
| 分类号 | F16L9/128;F16L55/045;F16L55/05 |
| 分类 | 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热; |
| 申请人名称 | 湖北金马塑业有限公司 |
| 申请人地址 | 湖北省黄冈市红安县经济开发区新型产业园 |
专利法律状态
2021-04-23
授权
状态信息
授权
摘要

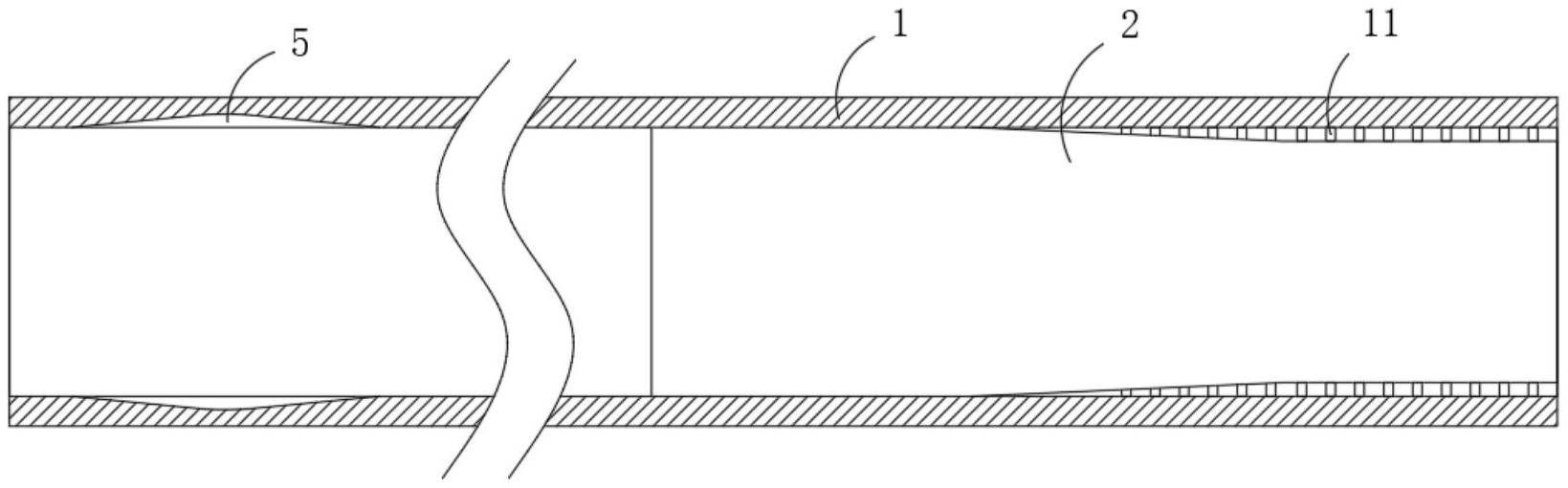

本实用新型公开了一种大管径塑料增强给水管道,包括外塑料管体,所述外塑料管体其中一端内侧壁通过多个加强塑料件连接有异形内塑料管体;所述异形内塑料管体内部开设有环形缓冲空腔,所述环形缓冲空腔通过多个连通口与异形内塑料管体内腔连通设置,所述环形缓冲空腔内侧壁连接有缓冲机构,所述外塑料管体远离异形内塑料管体一侧内侧壁开设有多个缓冲槽,所述缓冲槽内部光滑设置,所述异形内塑料管体横截面呈梯形设置。本实用新型,通过加强塑料件、异形内塑料管体、缓冲空腔、弹性缓冲件和活塞环之间的相互配合,在水流冲击时,首先与异形内塑料管体内部接触,加强塑料件保证了异形内塑料管体的稳定性。
