授权公布号:CN212785653U
一种老年人用的定时遥控器
有效
申请
2020-09-24
申请公布
1970-01-01
授权
2021-03-23
预估到期
2030-09-24
| 申请号 | CN202022123751.6 |
| 申请日 | 2020-09-24 |
| 授权公布号 | CN212785653U |
| 授权公告日 | 2021-03-23 |
| 分类号 | H04N21/422;G08C23/04;G08B21/24 |
| 分类 | 电通信技术; |
| 申请人名称 | 深圳超然科技股份有限公司 |
| 申请人地址 | 广东省深圳市坪山新区坑梓龙田同富裕工业区20栋 |
专利法律状态
2021-03-23
授权
状态信息
授权
摘要

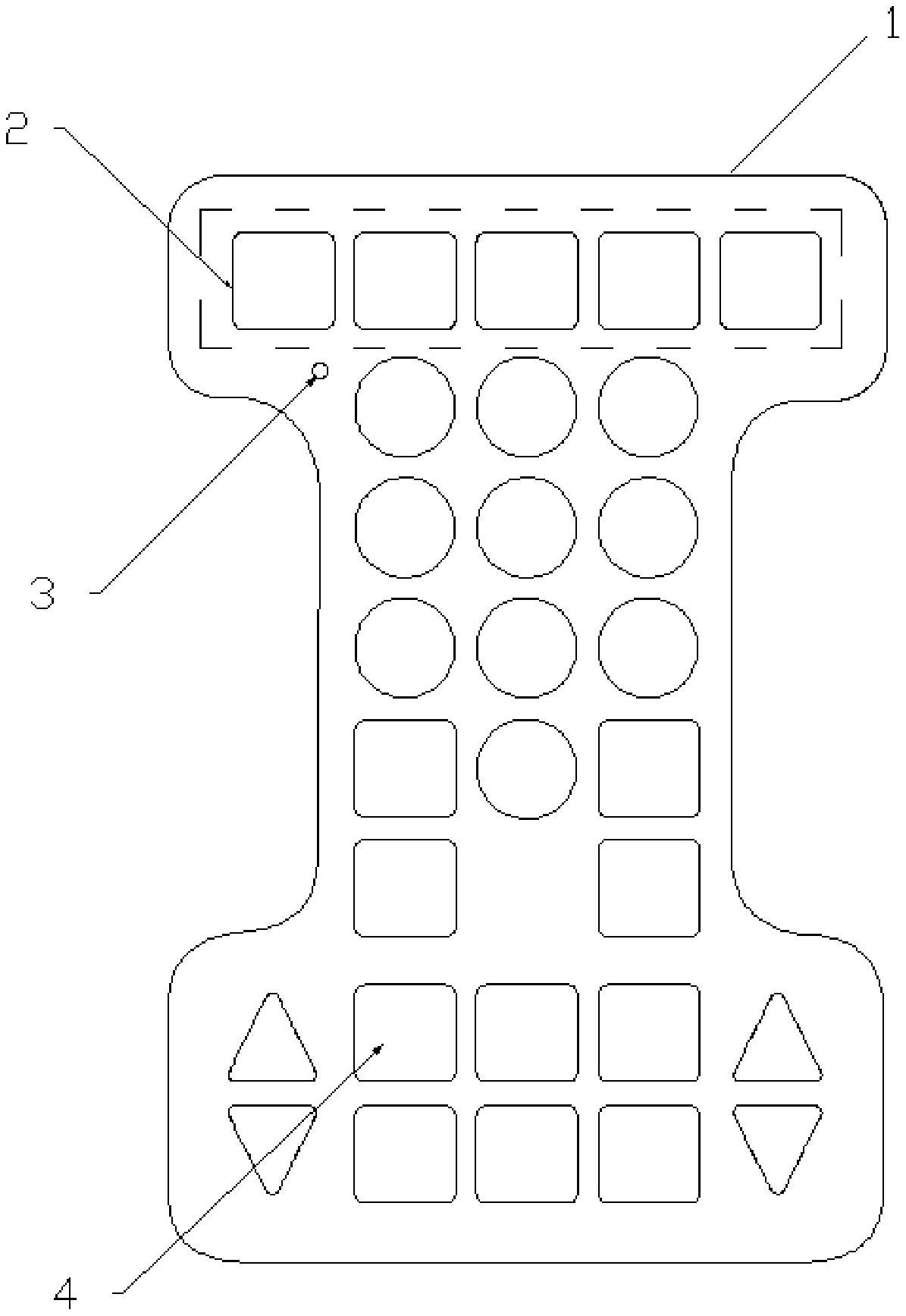

一种老年人用的定时遥控器,包括遥控器壳体、遥控器主板、指示灯和两个红外射频发射器,遥控器主板设置在遥控器壳体内,指示灯设置在遥控器壳体上并与遥控器主板连接;遥控器壳体上的按键区域设有与遥控器主板连接的电视操控组合按键和定时操作组合按键,电视操控组合按键用于电视界面的遥控操作,定时操作组合按键用于设置定时时间,遥控器主板内对应设有定时模块,指示灯用于定时时间到达后发出提示灯光;两个红外射频发射器左右分开安装在遥控器壳体的前端,且两个红外射频发射器的红外射线发射角度不小于160度。本实用新型通过增加射频信号的强度及辐射角度,使得电视机的机顶盒更容易接收到定时遥控器所发射的红外射频信号,便于操控。
