授权公布号:CN218328176U
一种用于有机残液无害化处理的沸腾炉
有效
申请
2022-09-30
申请公布
1970-01-01
授权
2023-01-17
预估到期
2032-09-30
| 申请号 | CN202222639594.3 |
| 申请日 | 2022-09-30 |
| 授权公布号 | CN218328176U |
| 授权公告日 | 2023-01-17 |
| 分类号 | F23G7/04;F23G5/44;F23G5/50 |
| 分类 | 燃烧设备;燃烧方法; |
| 申请人名称 | 湖北远大富驰医药化工股份有限公司 |
| 申请人地址 | 湖北省黄石市阳新县富池镇王坟路12号 |
专利法律状态
2023-01-17
授权
状态信息
授权
摘要

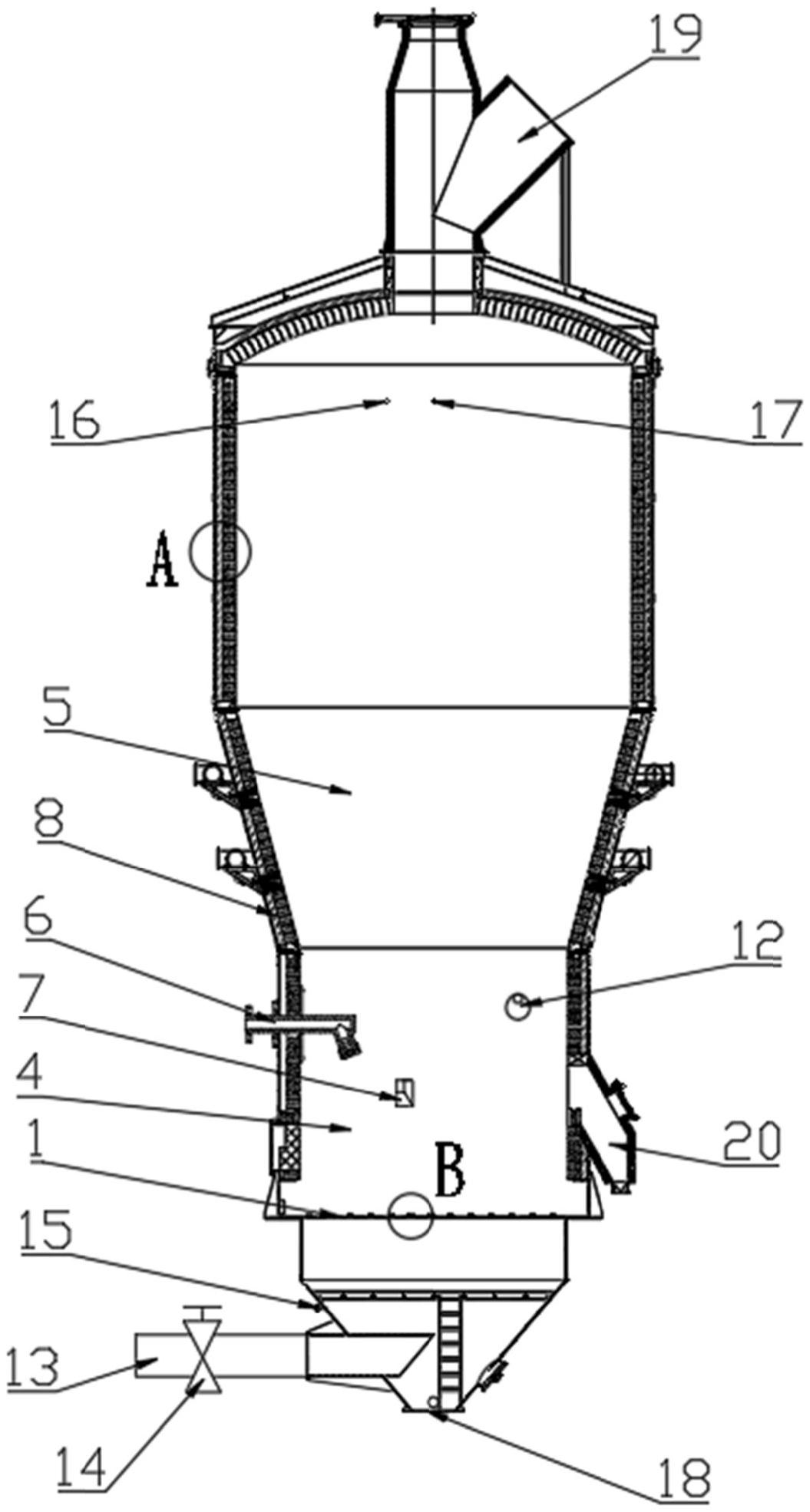

本实用新型涉及一种用于有机残液无害化处理的沸腾炉,包括炉体,炉体底部设置气体分布板,气体分布板上设置风帽,气体分布板下方的炉体侧壁上设置气体进口;气体分布板上方的炉体侧壁自下往上为圆柱形和扩口圆锥形的拼接体,圆柱形炉体侧壁形成沸腾区,扩口圆锥形炉体侧壁及上方的圆柱形炉体侧壁形成裂解区;沸腾区的炉体侧壁上设置喷嘴,炉体的上方设置炉气出口;沸腾区的炉体侧壁上设置燃烧器;气体分布板上设置若干通孔,风帽下表面的两侧设置弹簧。本实用新型在通入氧气或空气时,风帽被顶起,气体分布板使得氧气或空气分散吹入沸腾炉内,将通入的有机残液吹起,防止有机残液在底部聚集,有效提高有机残液的燃烧效果。
