授权公布号:CN109317830B
一种组合式激光切管中心支架
有效
申请
2018-11-07
申请公布
2019-02-12
授权
2024-01-05
预估到期
2038-11-07
| 申请号 | CN201811316940.6 |
| 申请日 | 2018-11-07 |
| 申请公布号 | CN109317830A |
| 申请公布日 | 2019-02-12 |
| 授权公布号 | CN109317830B |
| 授权公告日 | 2024-01-05 |
| 分类号 | B23K26/38;B23K26/70;B23K101/06N |
| 分类 | 机床;不包含在其他类目中的金属加工; |
| 申请人名称 | 武汉天琪激光设备制造有限公司 |
| 申请人地址 | 湖北省武汉市东湖新技术开发区清风路8号 |
专利法律状态
2024-01-05
授权
状态信息
授权
2019-03-08
实质审查的生效
状态信息
实质审查的生效;IPC(主分类):B23K26/38;申请日:20181107
2019-02-12
公布
状态信息
公布
摘要

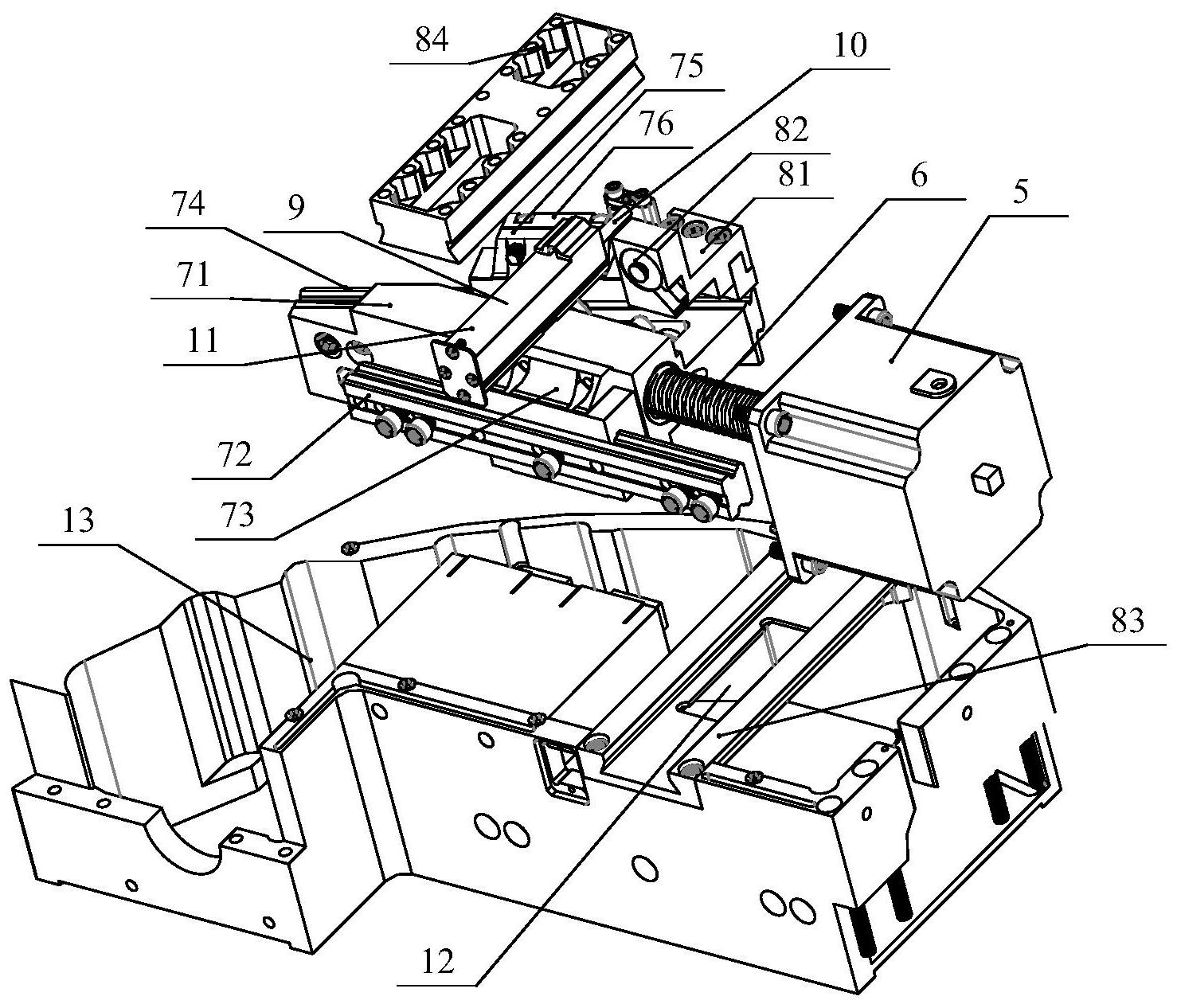

本发明公开了一种组合式激光切管中心支架,涉及激光切割领域,包括相互连接的四爪组合支架主体和大通孔齿轮传动组件,所述四爪组合支架主体包括四个垂直、两两相对的单爪支架组件,四个单爪支架组件两两相对设置,每个单爪支架组件均与一滑轮夹持组件相连接,所述单爪支架组件用于带动相对应的滑轮夹持组件运动;所述单爪支架组件包括动力机构、斜楔机构和位移传动机构;所述动力机构与斜楔机构通过丝杆螺母组件连接;所述斜楔机构包括斜楔连接块、平移导轨、平移滑块、斜移导轨、斜移滑块、斜移转接板;所述位移传动机构包括垂直夹紧块和燕尾移动上板。本发明的中心支架结构简单、制造容易、密封防尘好、使用成本较低。
