授权公布号:CN209532444U
一种组合式激光切管中心支架
审中
申请
2018-11-07
申请公布
1970-01-01
授权
2019-10-25
预估到期
2028-11-07
申请号 CN201821833441.X
申请日 2018-11-07
授权公布号 CN209532444U
授权公告日 2019-10-25
分类号 B23K26/38;B23K26/70;B23K101/06N
分类 机床;不包含在其他类目中的金属加工;
申请人名称 武汉天琪激光设备制造有限公司
申请人地址 湖北省武汉市东湖新技术开发区清风路8号

专利法律状态

2024-01-05 避免重复授权放弃专利权
状态信息
避免重复授予专利权;IPC(主分类):B23K 26/38;专利号:ZL201821833441X;申请日:20181107;授权公告日:20191025;放弃生效日:20240105
2019-10-25 授权
状态信息
授权

摘要

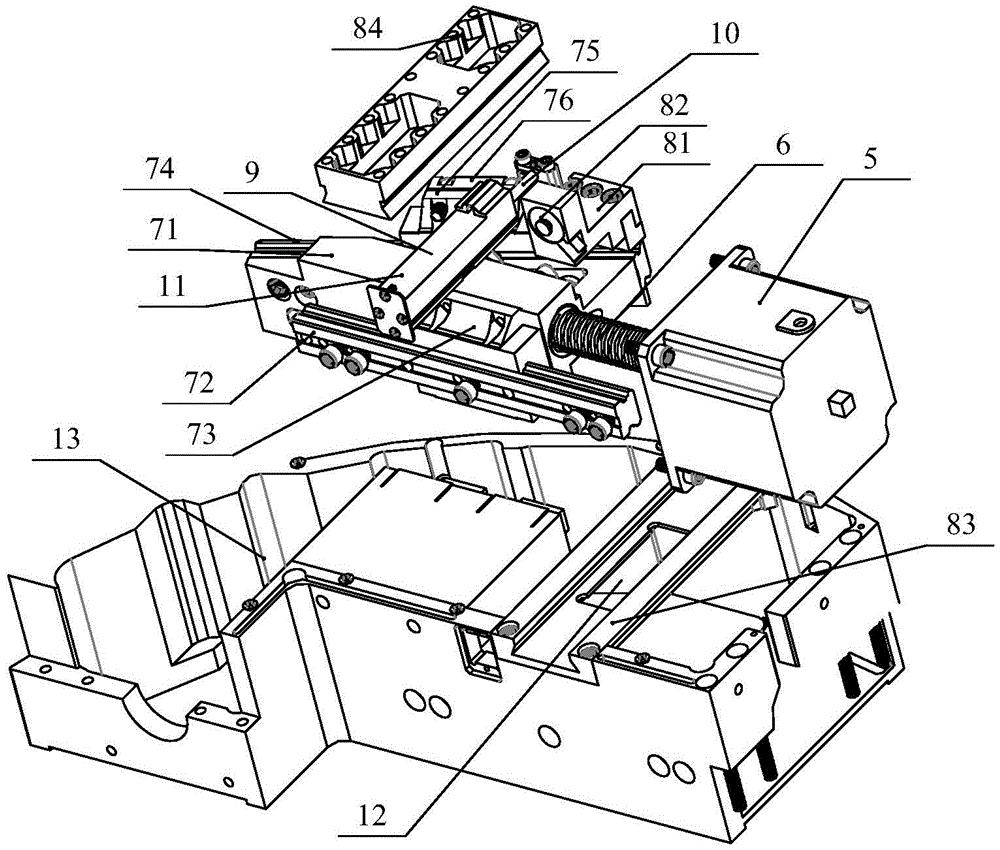

本实用新型公开了一种组合式激光切管中心支架,涉及激光切割领域,包括相互连接的四爪组合支架主体和大通孔齿轮传动组件,所述四爪组合支架主体包括四个垂直、两两相对的单爪支架组件,四个单爪支架组件两两相对设置,每个单爪支架组件均与一滑轮夹持组件相连接,所述单爪支架组件用于带动相对应的滑轮夹持组件运动;所述单爪支架组件包括动力机构、斜楔机构和位移传动机构;所述动力机构与斜楔机构通过丝杆螺母组件连接;所述斜楔机构包括斜楔连接块、平移导轨、平移滑块、斜移导轨、斜移滑块、斜移转接板;所述位移传动机构包括垂直夹紧块和燕尾移动上板。本实用新型的中心支架结构简单、制造容易、密封防尘好、使用成本较低。
