一种便于二次接线的低压配电柜

授权公布号：CN208874064U

一种便于二次接线的低压配电柜

有效

申请

2018-09-06

申请公布

1970-01-01

授权

2019-05-17

预估到期

2028-09-06

申请号	CN201821461210.0
申请日	2018-09-06
授权公布号	CN208874064U
授权公告日	2019-05-17
分类号	H02B1/20
分类	发电、变电或配电;
申请人名称	天津市中天电气有限公司
申请人地址	天津市滨海新区自贸试验区（空港经济区）航空路136号

专利法律状态

2019-05-17 授权

状态信息

授权

摘要

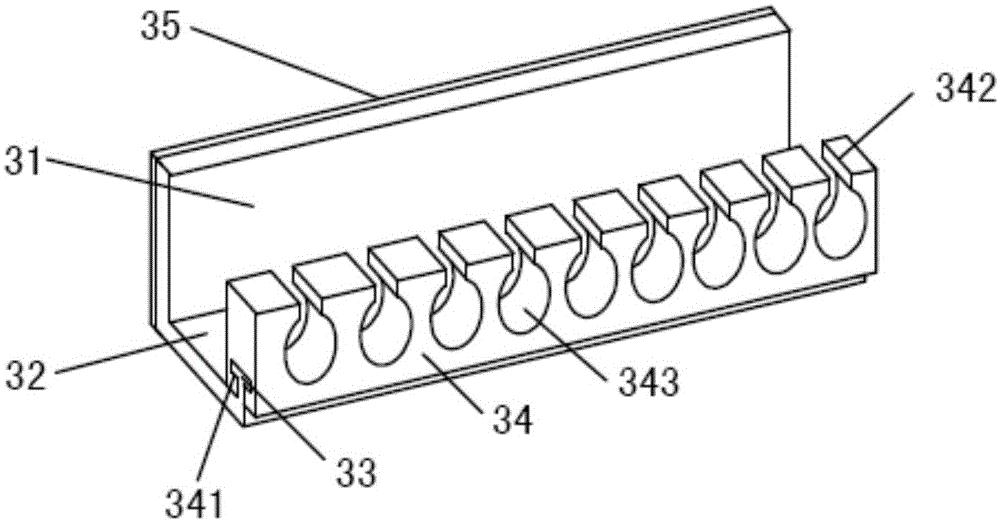

本实用新型公开了一种便于二次接线的低压配电柜，包括柜体(1)和若干接线端子(2)，所述接线端子(2)位于柜体(1)内部，接线端子(2)引出的若干导线聚成导线束，所述导线束放置在分线槽(3)内并沿着分线槽(3)连接各个二级开关和电气部件；所述分线槽(3)包括竖板(31)和底板(32)，所述底板(32)一端与竖板(31)垂直连接，另一端垂直连接T型卡轨(33)，所述T型卡轨(33)与卡线条(34)卡合连接，卡线条(34)顶端设置有开口(342)，开口(342)下方与布线孔(343)连通，导线从开口(342)进入并卡合在布线孔(343)内。该低压配电柜解决了二次接线散乱、技术要求高的弊端。
