授权公布号:CN214576576U
门扇角码增强结构、门扇以及门
有效
申请
2020-12-30
申请公布
1970-01-01
授权
2021-11-02
预估到期
2030-12-30
| 申请号 | CN202023286305.3 |
| 申请日 | 2020-12-30 |
| 授权公布号 | CN214576576U |
| 授权公告日 | 2021-11-02 |
| 分类号 | E06B3/968 |
| 分类 | 一般门、窗、百叶窗或卷辊遮帘;梯子; |
| 申请人名称 | 柯梅令(天津)高分子型材有限公司 |
| 申请人地址 | 天津市津南区经济开发区(东区) |
专利法律状态
2021-11-02
授权
状态信息
授权
摘要

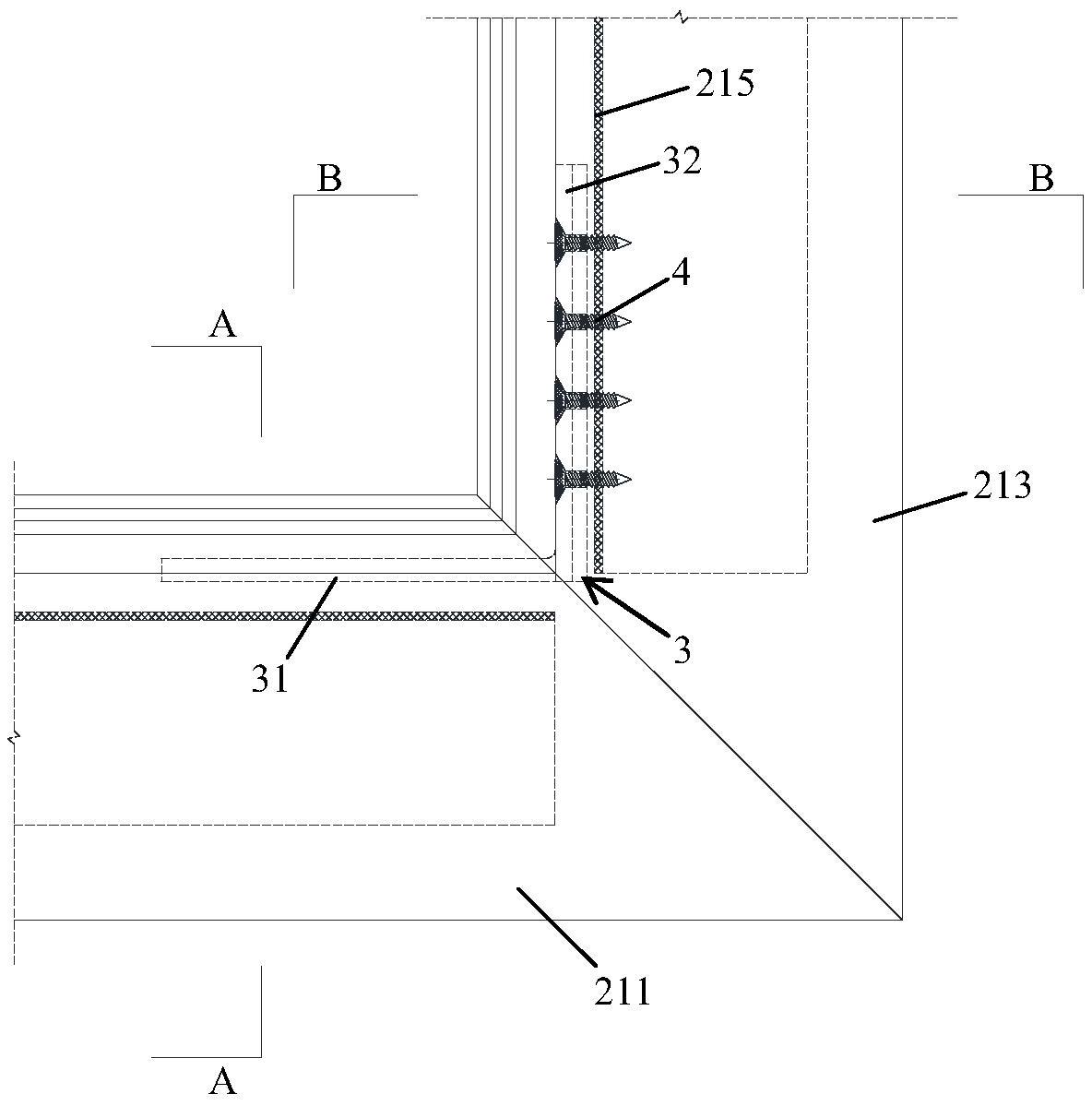

本实用新型公开了一种门扇角码增强结构,包括设置于扇板与扇框之间的角码件;所述角码件整体呈L形,包括横向板和竖向板,所述横向板设置于扇框的横向边框上开设的横向安装槽内,竖向板设置于扇框的竖向边框上开设的竖向安装槽内;所述扇板插入至所述横向安装槽和竖向安装槽内并压紧所述角码件;在所述竖向板的靠近扇板的一侧设置有多个螺钉,所述螺钉穿过所述竖向板固定于所述竖向边框上。本实用新型还提供一种门扇以及门,如前所述的门扇角码增强结构。采用上述技术方案,在门扇的四角位置设置角码件,通过螺钉将角码件固定在竖向边框的竖向安装槽内,再通过扇板顶住所述角码件,从而能够提高门扇四角位置的结构强度。
