授权公布号:CN214576291U
门扇执手侧增强结构、门扇以及门
有效
申请
2020-12-30
申请公布
1970-01-01
授权
2021-11-02
预估到期
2030-12-30
| 申请号 | CN202023285689.7 |
| 申请日 | 2020-12-30 |
| 授权公布号 | CN214576291U |
| 授权公告日 | 2021-11-02 |
| 分类号 | E05B1/00;E05F5/06;E06B7/28 |
| 分类 | 锁;钥匙;门窗零件;保险箱; |
| 申请人名称 | 柯梅令(天津)高分子型材有限公司 |
| 申请人地址 | 天津市津南区经济开发区(东区) |
专利法律状态
2021-11-02
授权
状态信息
授权
摘要

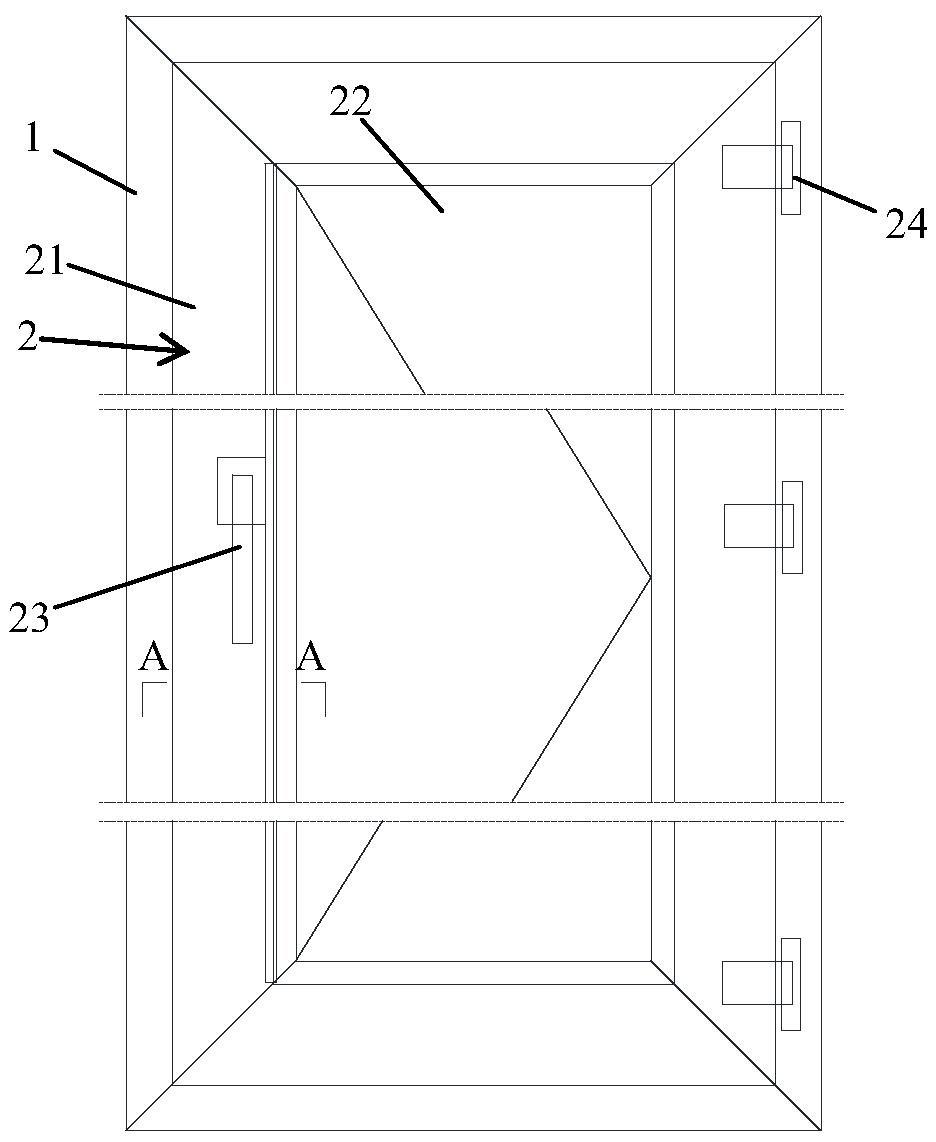

本实用新型公开了一种门扇执手侧增强结构,包括设置于扇框的位于执手一侧的边框与扇板之间的增强结构件,在所述边框上设置有安装槽,所述扇板插入至所述安装槽内;所述增强结构件为竖直条状,其内部设置有中空的腔室,在所述增强结构件的靠近扇板的一侧设置有多个螺钉,所述螺钉穿过所述增强结构件固定于所述边框上。本实用新型还提供一种门扇以及门,包括如前所述的门扇执手侧增强结构。采用上述技术方案,通过在门扇的执手侧设置增强结构件,通过螺钉将增强结构件固定在边框的安装槽内,再通过扇板顶住所述增强结构件,中空结构的增强结构件一方面能够提高执手侧边框的结构强度,另一方面还能够具有一定的变形能力,为扇板提供弹性缓冲。
