授权公布号:CN218486893U
一种卷取机入口边导器
有效
申请
2022-10-20
申请公布
1970-01-01
授权
2023-02-17
预估到期
2032-10-20
| 申请号 | CN202222771533.2 |
| 申请日 | 2022-10-20 |
| 授权公布号 | CN218486893U |
| 授权公告日 | 2023-02-17 |
| 分类号 | B21C47/02 |
| 分类 | 基本上无切削的金属机械加工;金属冲压; |
| 申请人名称 | 鞍钢联众(广州)不锈钢有限公司 |
| 申请人地址 | 广东省广州市经济技术开发区东区联广路1号 |
专利法律状态
2023-02-17
授权
状态信息
授权
摘要

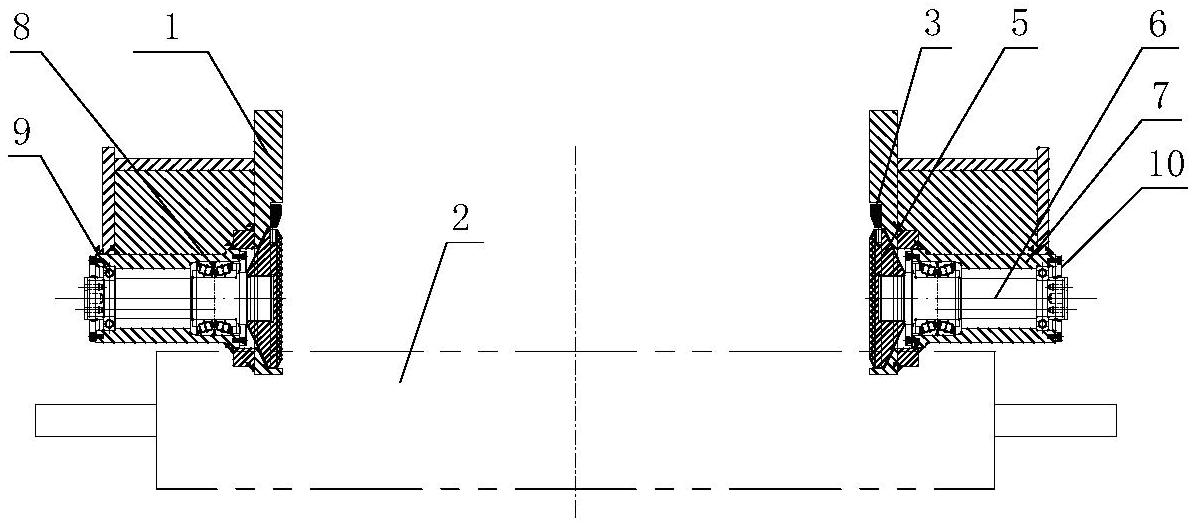

本实用新型涉及一种卷取机入口边导器,包括边导器本体,边导器本体对称设置在输送辊道的两侧,边导器本体的内侧设有边衬板,边导器本体的内部排布若干个转盘装置,两侧的转盘装置对称设置,转盘装置的内侧设有圆盘,圆盘嵌于边衬板内,其端面突出边衬板表面。本实用新型的圆盘在钢带行进过程中随钢带转动,避免单一直线磨损,可以有效利用该特点进行钢带的导正作业,避免钢卷卷取后出现侧凸。
